DIYアライメントで、キャンバー左右差0.06°まで追い込みました。しかも、ホイールベースが左右で7mm違う修復歴車でのことです。全輪トーゼロ、ステアリングセンターも完璧。この記事は、その調整の全記録です。
きっかけは、友人の一言でした。「アッパーアームが歪んでいるなら、ホイールベースも測ったほうがいい」。実測すると、案の定7mmの左右差がありました。
この記事でわかること
- アライメントを軽視するとどうなるか（大スピンの実例動画つき）
- アッパーアーム変形によるホイールベース左右差7mmの実測
- DIYアライメントの前提条件（水平ステージ・1G状態）
- MAPLE A-ONE GAGEによる4輪調整の全手順
- DIYアライメントに要る道具を、価格帯ごとに全部
- 最終測定値（左右差0.06°・全輪トーゼロ）と試走結果
先に結論｜DIYアライメントでここまで出ます
まず、この日の到達点を出します。
| 項目 | 結果 |
|---|---|
| フロント キャンバー左右差 | 0.06° |
| リア キャンバー左右差 | 0.01° |
| トー | 4輪すべてゼロ |
| ステアリングセンター | ズレなし |
| ホイールベース左右差 | 7mm（調整不可） |
✅ 7mmのハンデ付きで、この数字です。ショップに出した結果ではありません。自宅の駐車場で、1人で出しています。
ここまで詰められる理由は、測定機の精度にあります。実際、1号機から数えて10回以上使ってきた1台です。
なぜここまで詰めるのか｜舐めてかかった末路
ここまで細かく測る理由を、先にお見せします。
2025年3月の舞洲ジムカーナ73。タイムアタック2本目、1コーナー目で大スピンをかまして終了しました。アライメントとセッティングを、完全に舐めてかかった結果です。
30秒で終わる動画です。1本目で感触を掴んだつもりになり、2本目で欲を出した。そして痛恨の大スピンで試合終了。原因を突き詰めれば、足回りの数値を把握していなかったことに行き着きます。
タイヤのグリップも、車高調の減衰も同じです。キャンバーの数値が土台にあって、初めて機能します。測っていない足で攻めるのは、目隠しで走るようなものでした。
それ以来、走行前のアライメント確認を欠かしていません。今回の2号機も同じです。しかも修復歴があり、ホイールベースに左右差があります。だからこそ、数値の把握が要りました。
アッパーアームの変形がホイールベースに与えた影響

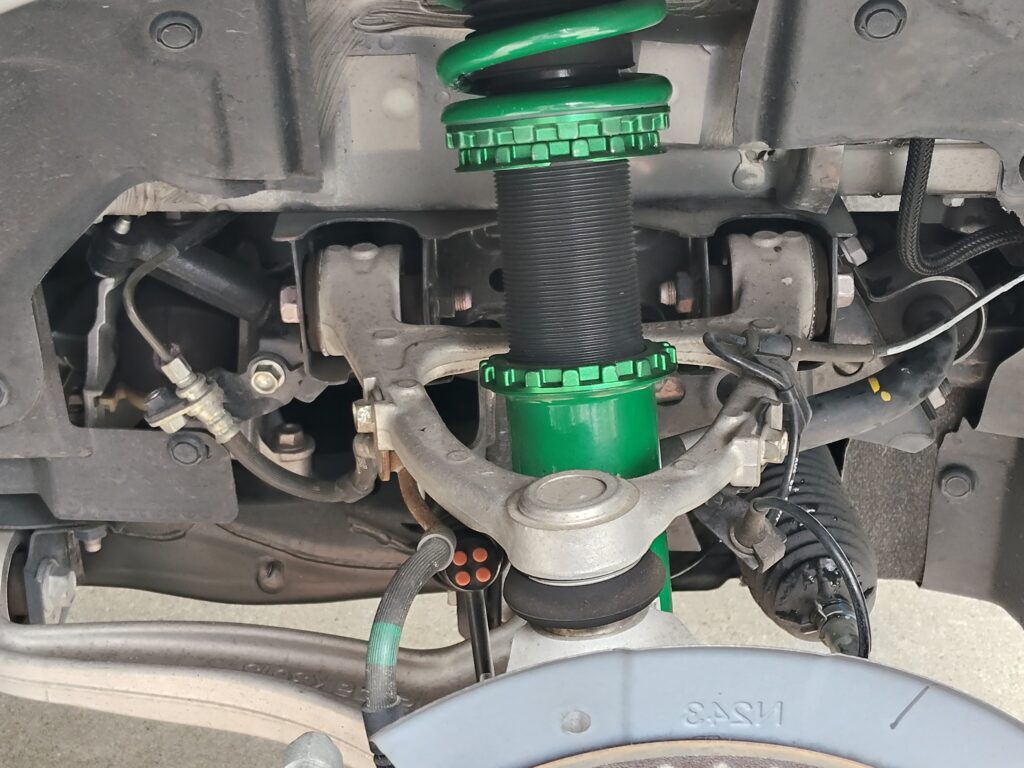

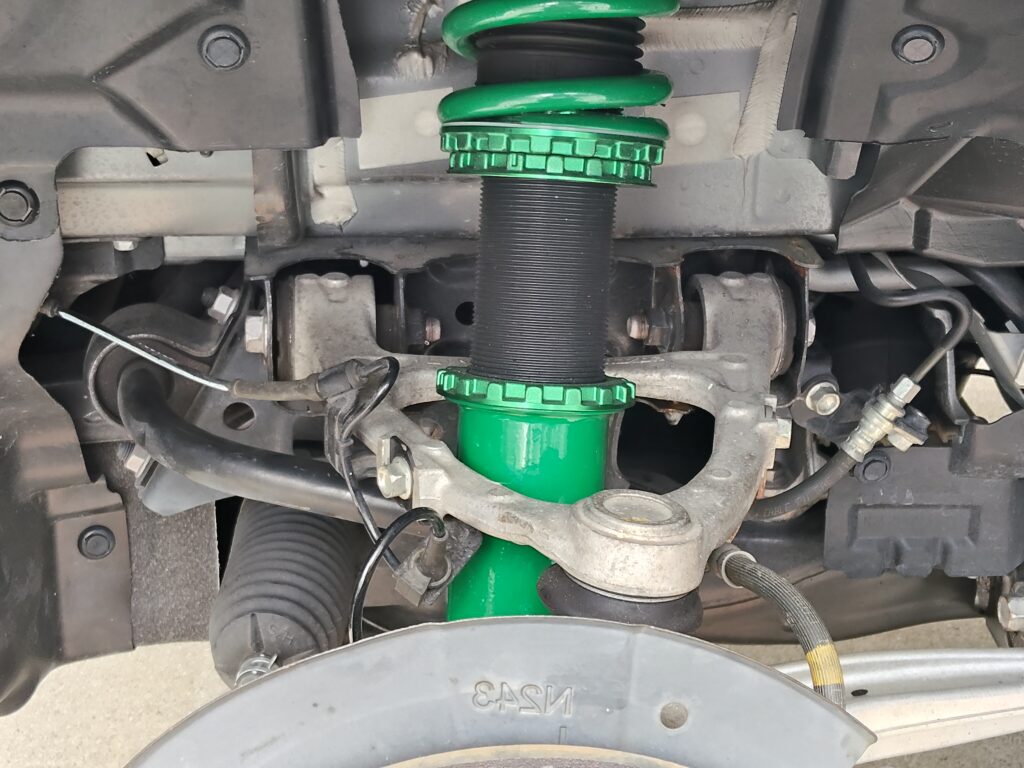

前回の記事で、アッパーアームの変形は確認済みでした。正常なら、三角形の中心にサスペンションが収まります。ところが助手席側は、その位置関係がズレていたのです。
ホイールベースは、メジャー1本で測れます
特別な機械は要りません。前後のハブ中心の距離を、左右それぞれ測るだけです。そこで、友人のアドバイスどおり実測しました。
| 測定箇所 | ホイールベース |
|---|---|
| 運転席側 | 2,305mm |
| 助手席側 | 2,298mm |
| 左右差 | 7mm |
⚠️ 2,300mm前後を測るので、5m以上のコンベックスが要ります。途中でたわむと、数mmは簡単に狂います。テープが硬く、自立するタイプを選んでください。
原因は、アッパーアームが後方に歪んでいることです。つまりフロント左輪が7mm後方にズレた状態で、走っていました。
ここで冷静に考えます。歪みを正すには、フレーム修正しかありません。今日できるのは、現状の車体でアライメントを詰めることだけです。前日のワインディングが悪くなかったことも後押しになり、調整に入ることにしました。
自宅DIYアライメントの準備｜専用ステージ

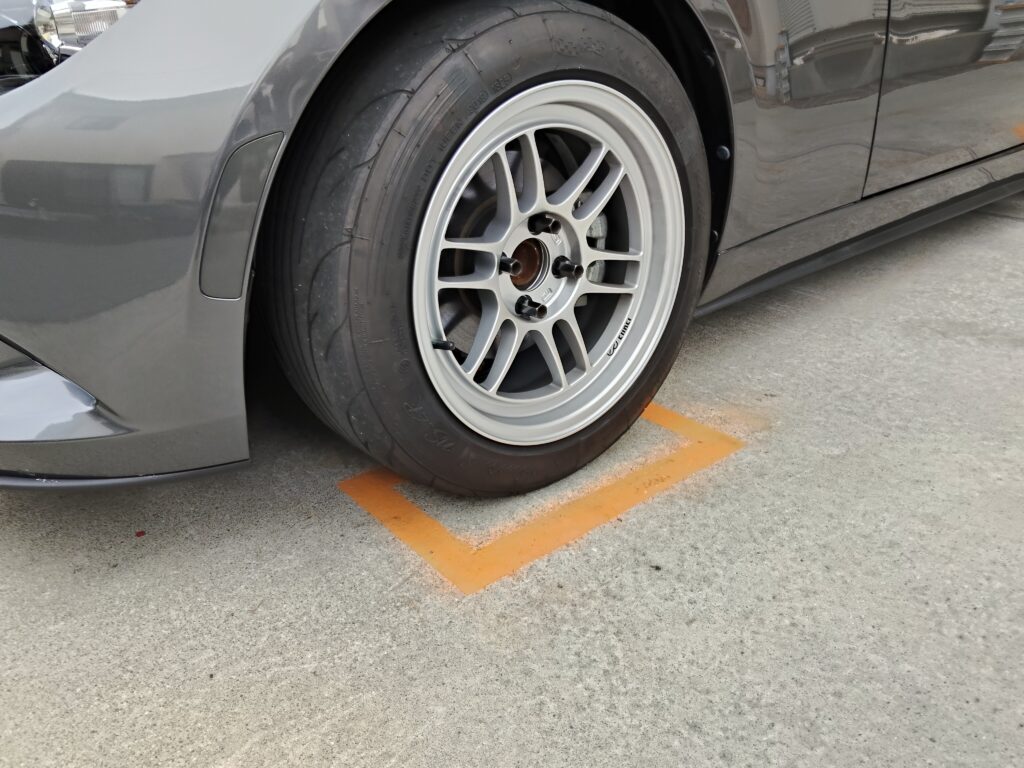

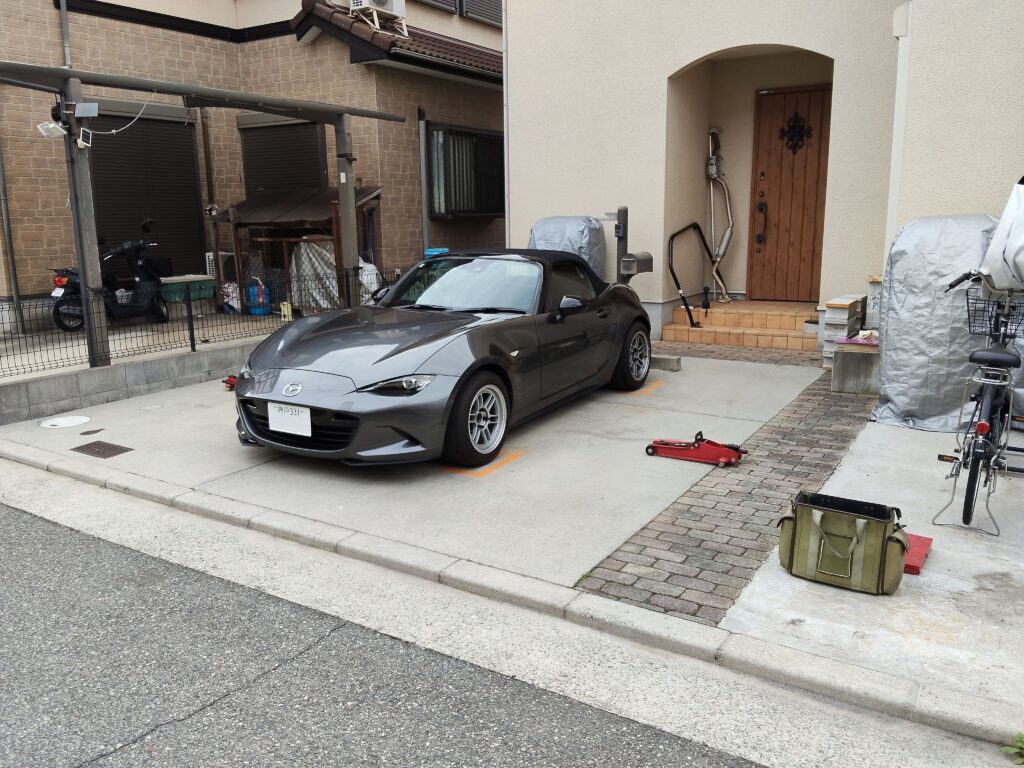

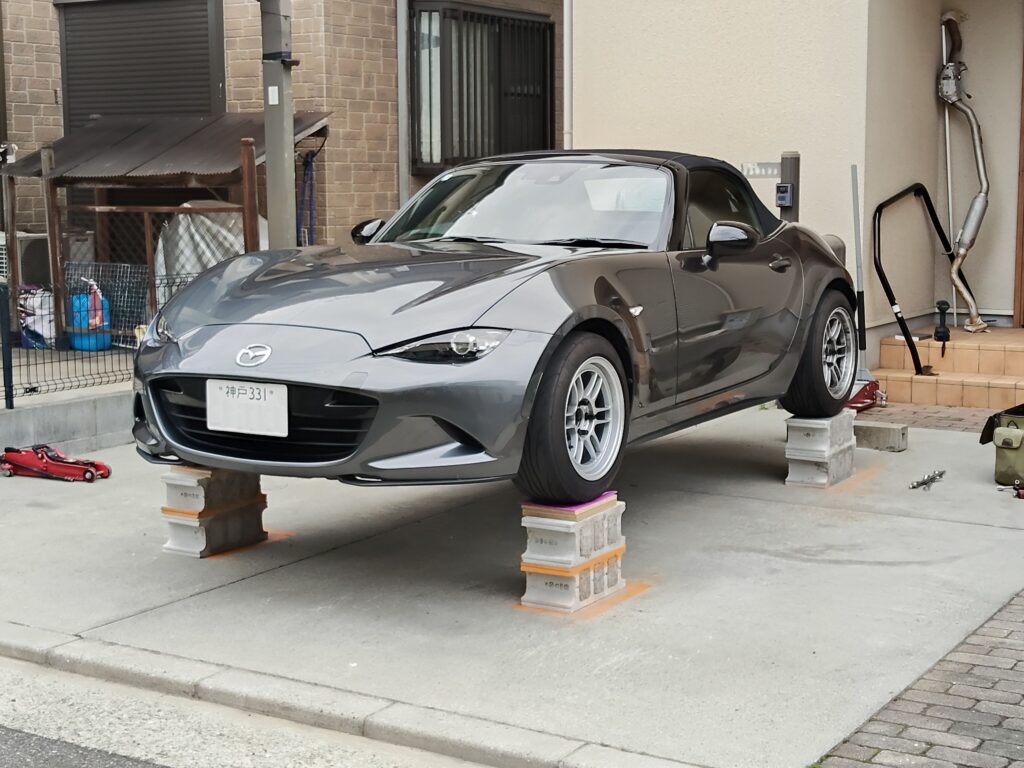

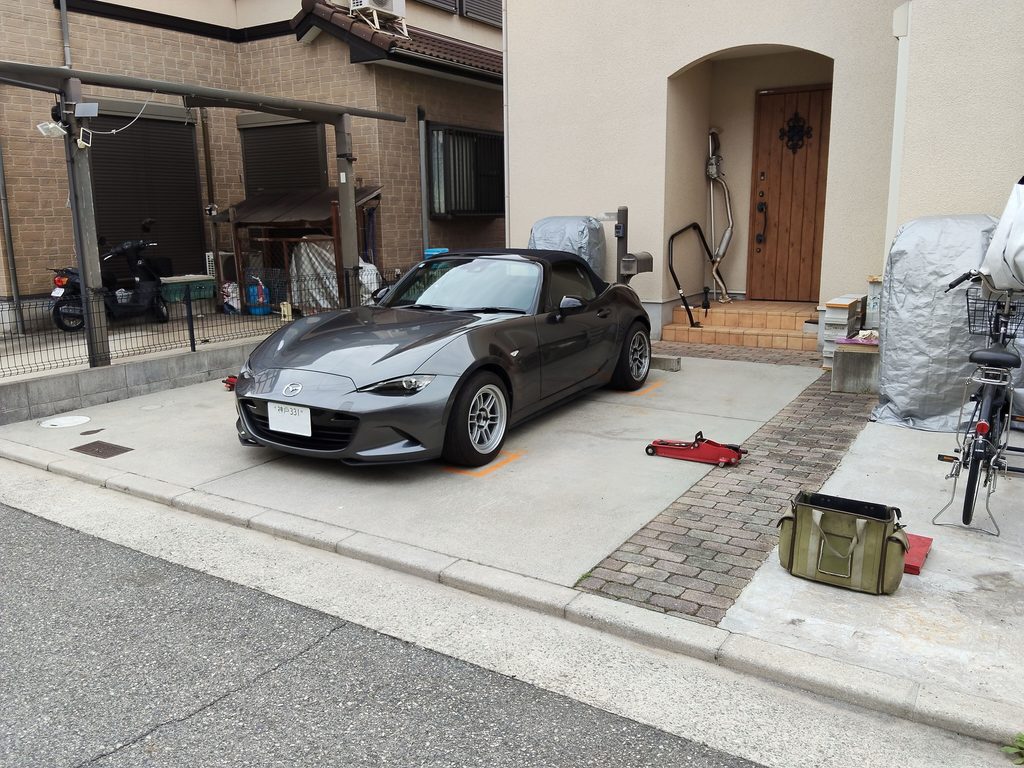

まず、測定の前提条件を整えます。DIYアライメントは、水平な地面かつ1G状態（荷重がかかった姿勢）が必須です。1号機から使ってきた専用ステージに、2号機を配置しました。すでに水平出し済みなので、毎回同一条件を再現できます。

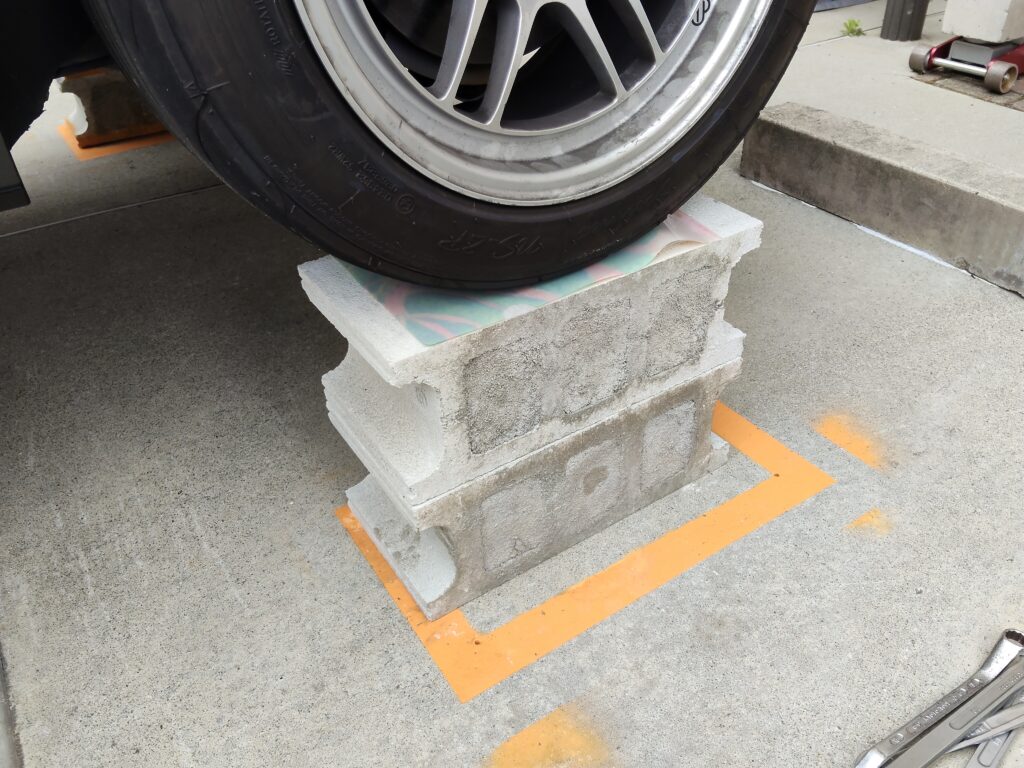

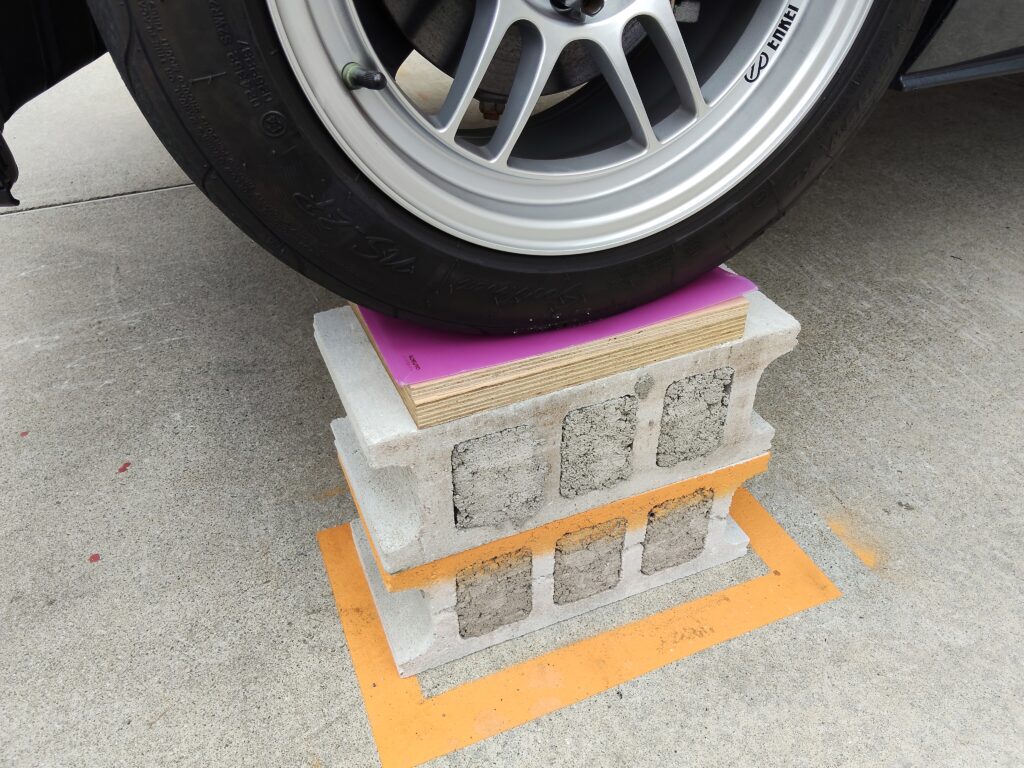

リア側は、ブロック塀2個が基準点です。フロント側は、駐車場の水勾配を考慮しました。ブロック塀2個にベニヤ板をかさまして、水平を出しています。クリアファイルを敷いて、作業性も上げました。
🔴 水平が出ていないと、全部の数字が嘘になります
ここがDIYアライメント最大の落とし穴です。なぜなら、地面が0.5°傾いていれば測定値も0.5°ずれるからです。
今回は左右差0.06°を狙っています。つまり、地面の精度がそれ以上に必要です。駐車場には、必ず水勾配がついています。
✅ ここで使えるのが、数千円のデジタル角度計です。マグネットで面に貼り付けて、傾きを数字で読めます。気泡の水準器では、この精度は追えません。
⚠️ ただし、安価な角度計の精度は±0.2°前後です。0.06°の判定はできません。ステージの水平出しと、キャンバーの現状把握まで。そこから先はゲージの仕事です。

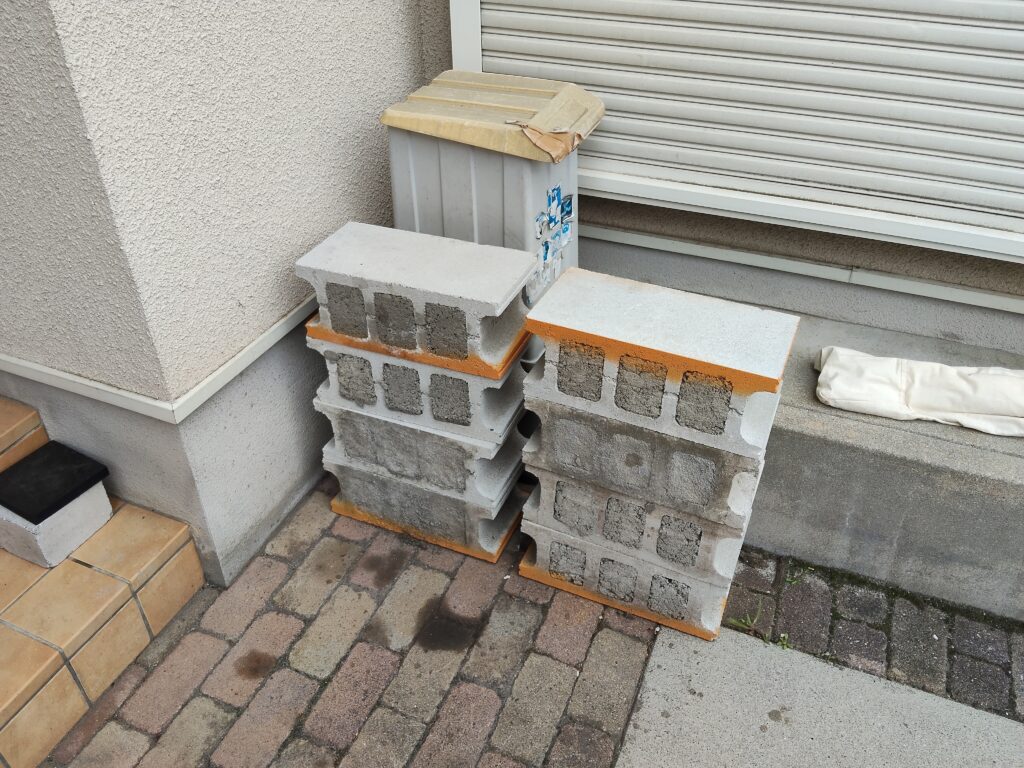

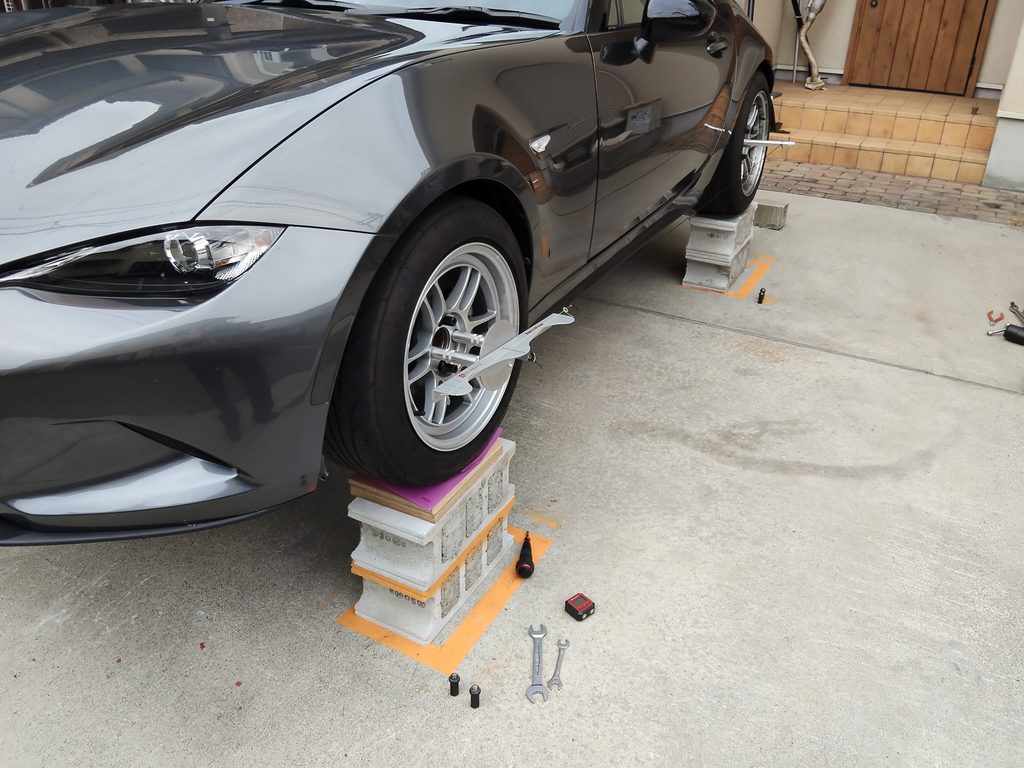

1G測定のための「作業空間確保ブロック」
見落とされがちなのが、1G状態での作業環境です。キャンバーやトーの調整では、車体下に潜る必要があります。レンチをかける空間が、必ず要ります。
ところが、リジッドラックで浮かせたままの調整はできません。サスペンションは、荷重で数値が変化するからです。
そこで活用しているのが、「作業空間確保用ブロック」です。潜る隙間を確保しつつ、1G状態を維持できます。測定と調整を繰り返す、精度の高い追い込みが可能になります。

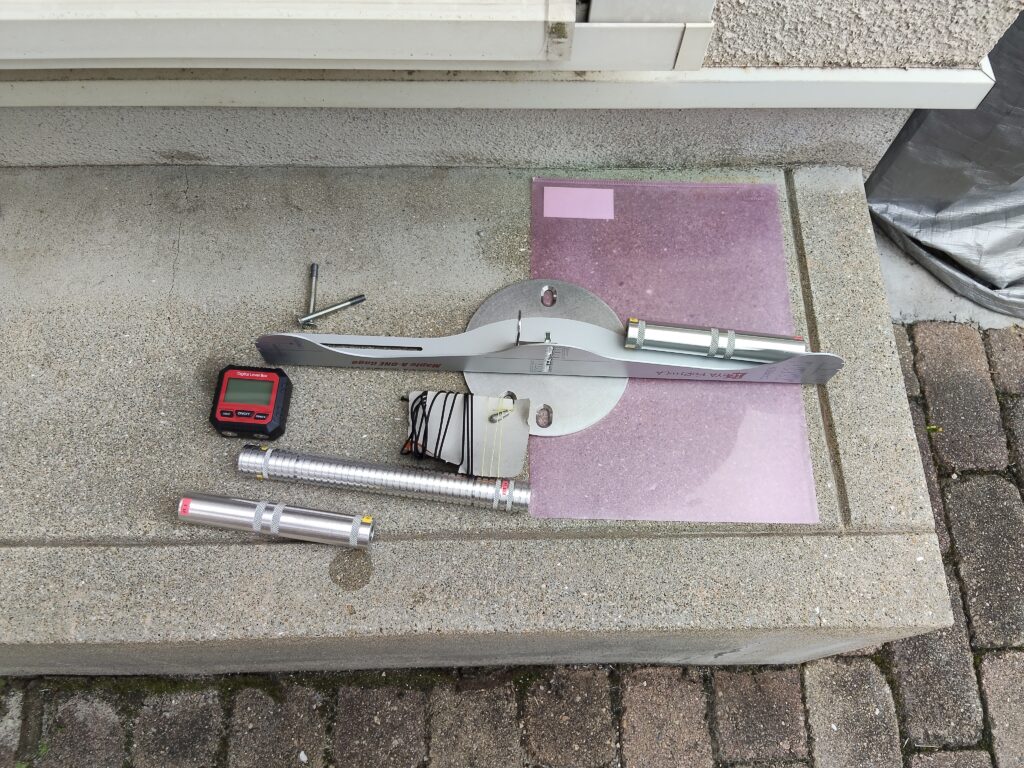

アライメントゲージ一式の準備
久々に、MAPLE A-ONE GAGEを含むゲージ一式を引き出しました。1号機で10回以上の調整実績があり、使い方は体が覚えています。製品情報はIKEYA FORMULA公式サイトにあります。
測定の前に、空気圧を揃えてください
ところで、これは意外と抜けやすい工程です。
空気圧が左右で違うと、車高が変わります。車高が変われば、1G状態のキャンバーも変わります。0.06°を狙う以上、ここを揃えないと意味がありません。
✅ 測定前に4輪を同じ値に合わせる。そして、次に測るときも同じ値にする。これで、前回との比較ができるようになります。
⚠️ コンプレッサー付属のゲージは、精度が期待できません。測るほうは分けてください。
調整手順と最終測定値
今回の調整は、次の順番で進めました。

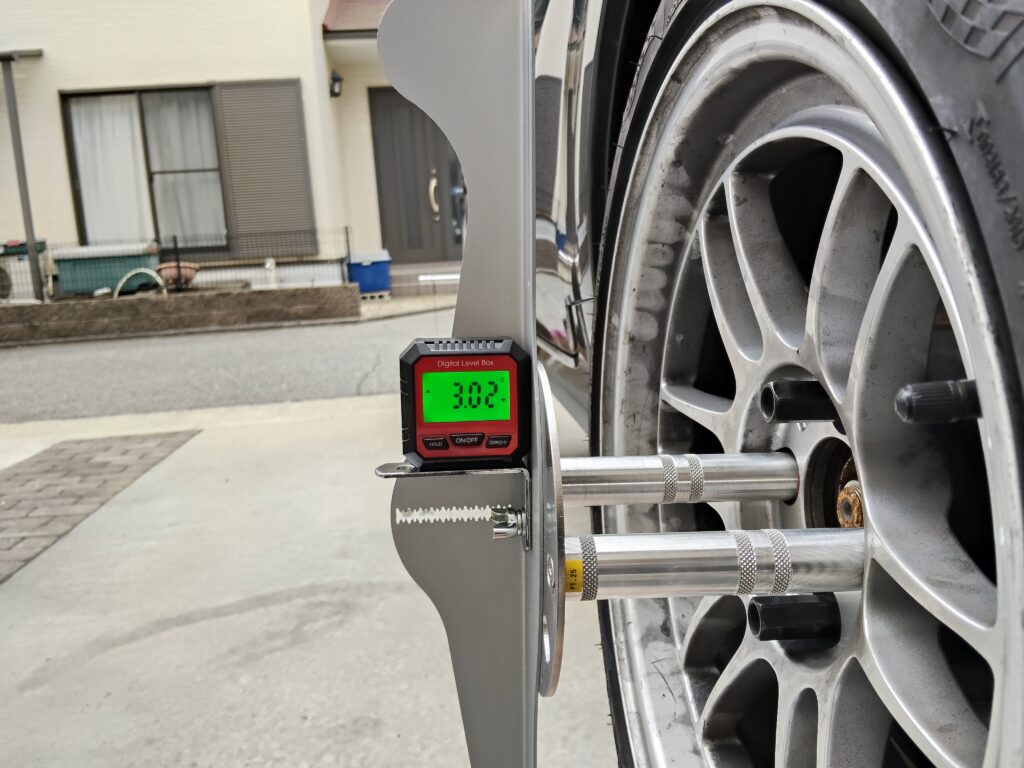

- リア助手席側：キャンバー調整からトーをゼロに設定

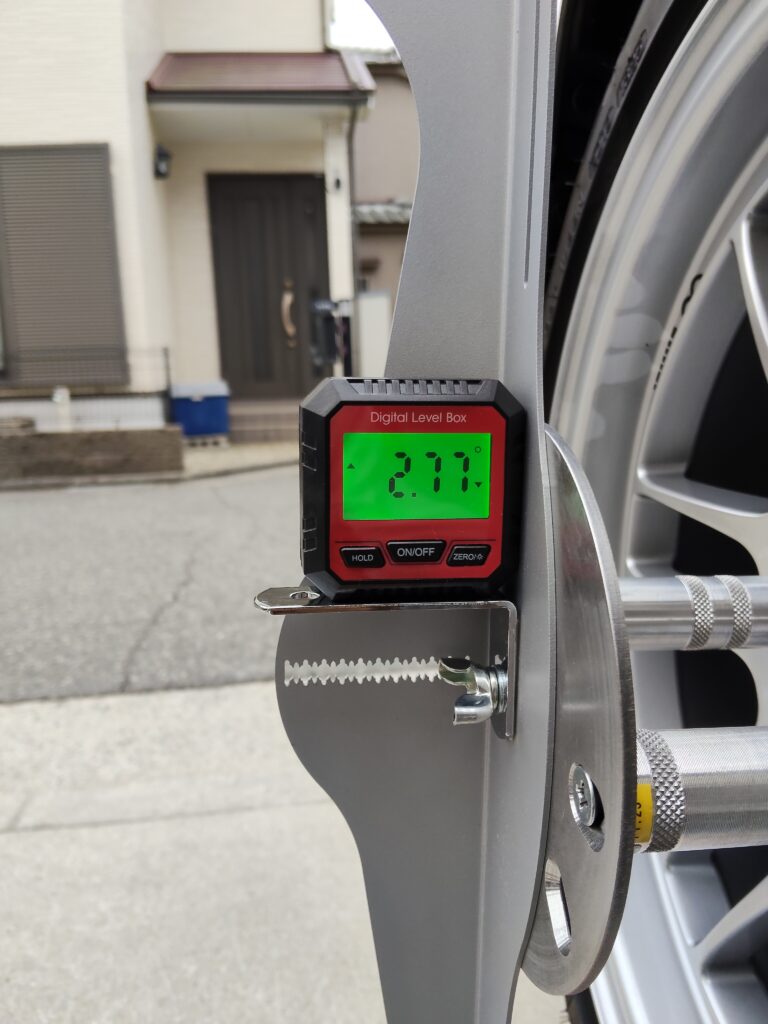

- フロント助手席側：キャスターとキャンバーからトーゼロ
- フロント運転席側：キャスターとキャンバーからトーゼロ
- リア運転席側：キャンバー調整からトーをゼロに設定
潜って回すので、ロングメガネが要ります
使うサイズは、19mmと17mmです。車体の下で、しかも仰向けで回します。そのため、短いスパナでは力が入りません。
⚠️ ここはインパクトも電動ドライバーも使えません。微調整なので、手の感覚が必要です。測っては少し回す、を何度も繰り返します。
狙いは1号機と同じです。ネガキャンMAX、トーゼロ、キャスターは立てる方向。
ただし2号機は、偏芯カラー（キャンバー調整用のボルト）が未装着です。そのためフロントは、-3°以上を物理的につけられません。今回の値は、その制約内での最大値になります。
最終測定値｜フロント左右差0.06°・リア0.01°
| 項目 | 運転席側 | 助手席側 | 左右差 |
|---|---|---|---|

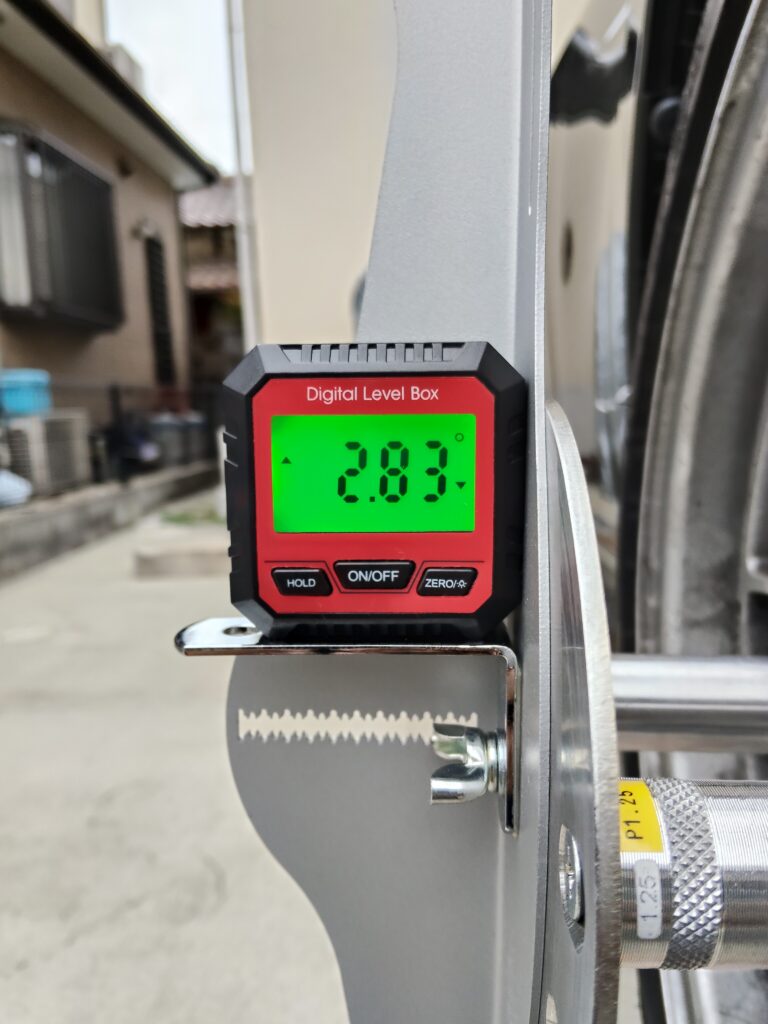

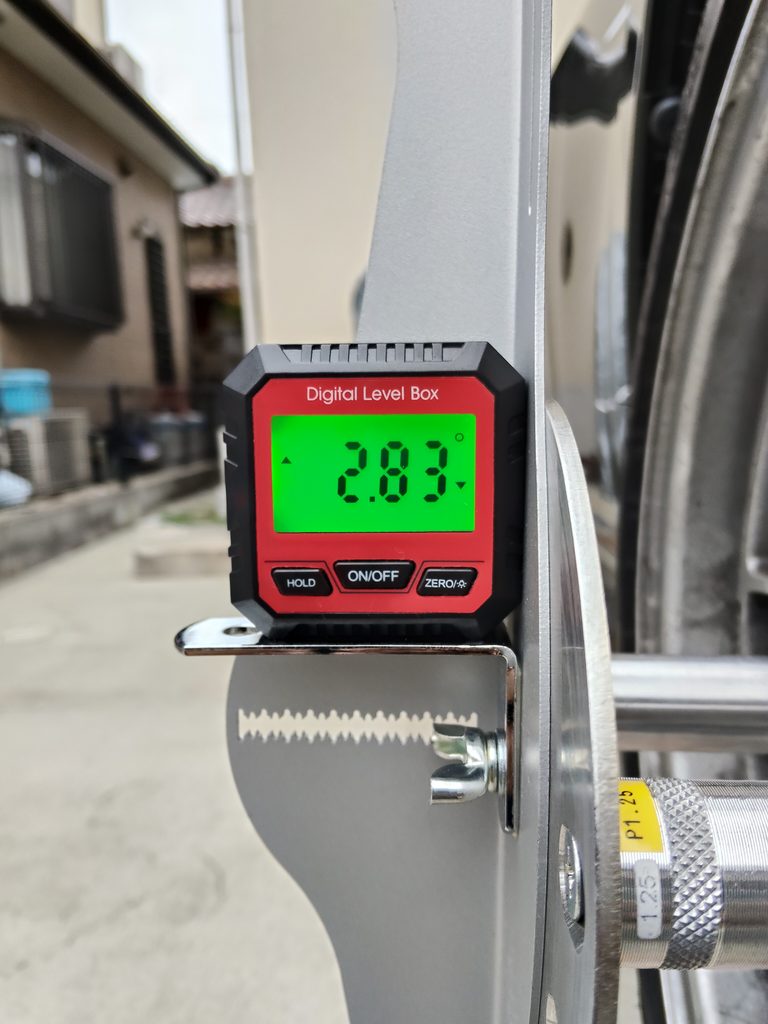

| フロント キャンバー | −2.83° | −2.77° | 0.06° |

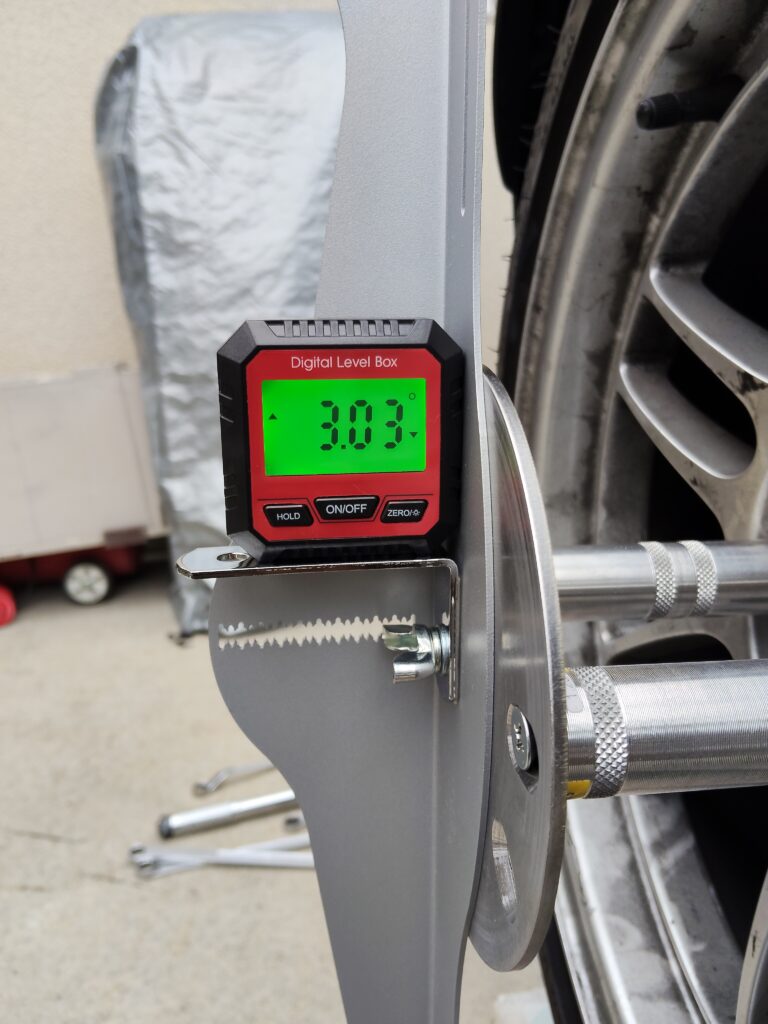

| リア キャンバー | −3.03° | −3.02° | 0.01° |
| フロント トー | 0° | 0° | — |
| リア トー | 0° | 0° | — |
| ホイールベース | 2,305mm | 2,298mm | 7mm（調整不可） |
✅ 7mm差のハンデ付きで、フロント左右差0.06°・リア0.01°を達成。トーも4輪すべてゼロです。ゲージの精度と、1G測定環境の徹底。この2つがあれば、DIYでもここまで詰められます。
作業を支えた工具たち

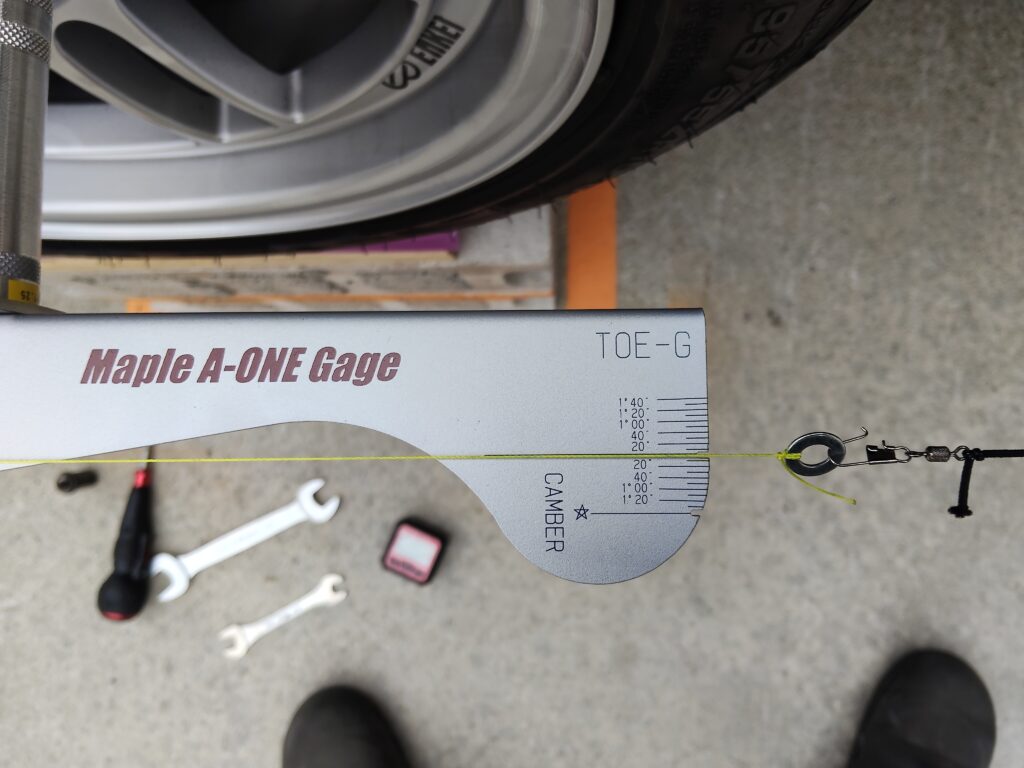

IKEYA FORMULA MAPLE A-ONE GAGE
キャンバー・トー・キャスターを、1G状態のまま測定できるゲージです。10回以上使ってきました。DIYでここまで詰められる理由は、この精度にあります。
⚠️ 水平出しされた場所での使用が前提です。傾斜地では、正確なキャンバー測定ができません。1G状態での測定も必須で、リジッドラック上では実走時と異なる数値になります。

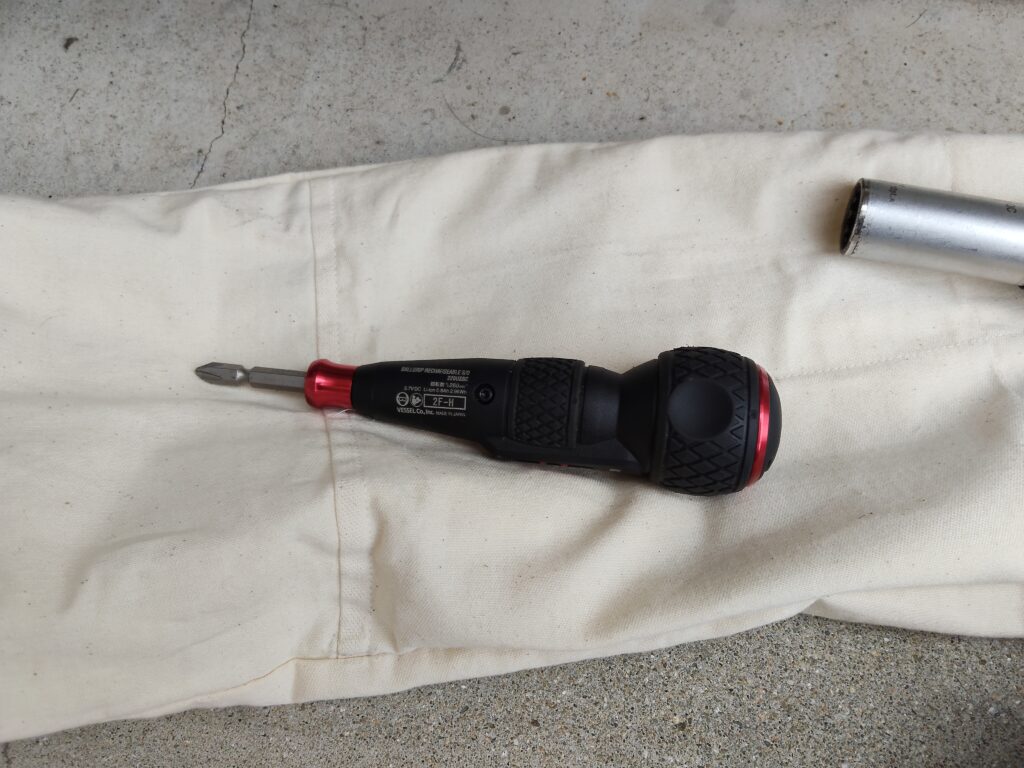

ベッセル 電動ドライバー（電ドラボールII）
ゲージのネジ脱着を素早く行うために購入しました。4輪分の繰り返し作業では、手回しと比べて圧倒的に時短です。家電などにも使える汎用性があります。詳細はVESSEL公式サイトへ。
⚠️ トルク管理が必要なネジは、必ず手仕上げにしてください。

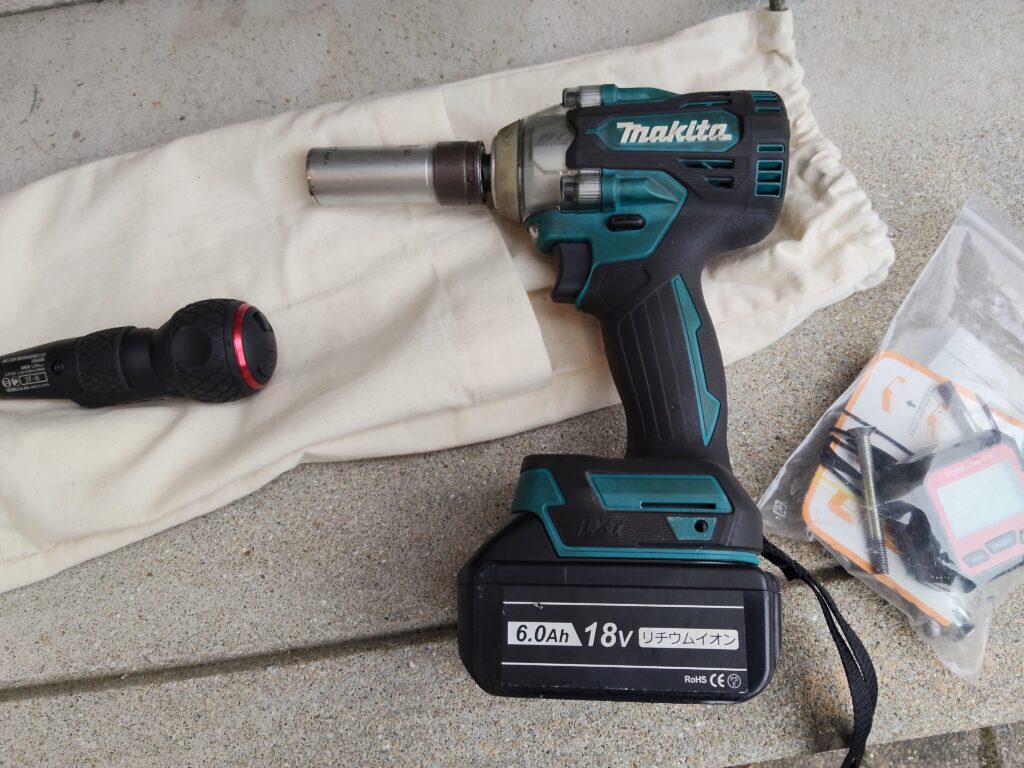

マキタ インパクトレンチ
ナット脱着の時短に直結します。測定と調整を何度も繰り返すので、ここが速いと作業全体が変わります。
🔴 トルクレンチ｜インパクトでの本締めはNGです
⚠️ 締め付けは、必ずトルクレンチで規定値に仕上げてください。せっかく0.06°まで詰めても、ナットが緩めば終わりです。
測定と調整で、何度もホイールを脱着します。しかも回数が増えるほど、締め忘れと締めすぎの両方が起きやすくなります。
リジッドラック｜測定には使えませんが、要ります
1G測定では使いません。それでも、ホイールを外す工程では必須です。もちろん、ジャッキだけで下に手を入れるのは論外です。
✅ ブロックへの載せ降ろしは、何往復もあります。そのため、ジャッキが2台あると作業が止まりません。
車高を変えたら、この日の数字は全部やり直しです
最後に、ひとつ釘を刺しておきます。
車高を1mm変えれば、キャンバーもトーも動きます。アライメントを詰めた後に車高をいじると、この日の作業は無駄になります。
✅ だから順番が大事です。車高を決める。その後にアライメントを詰める。逆にすると、2回やることになります。
全長調整式なら、車高とプリロードを独立して動かせます。使用感はTEIN MONO SPORTレビュー記事にまとめました。

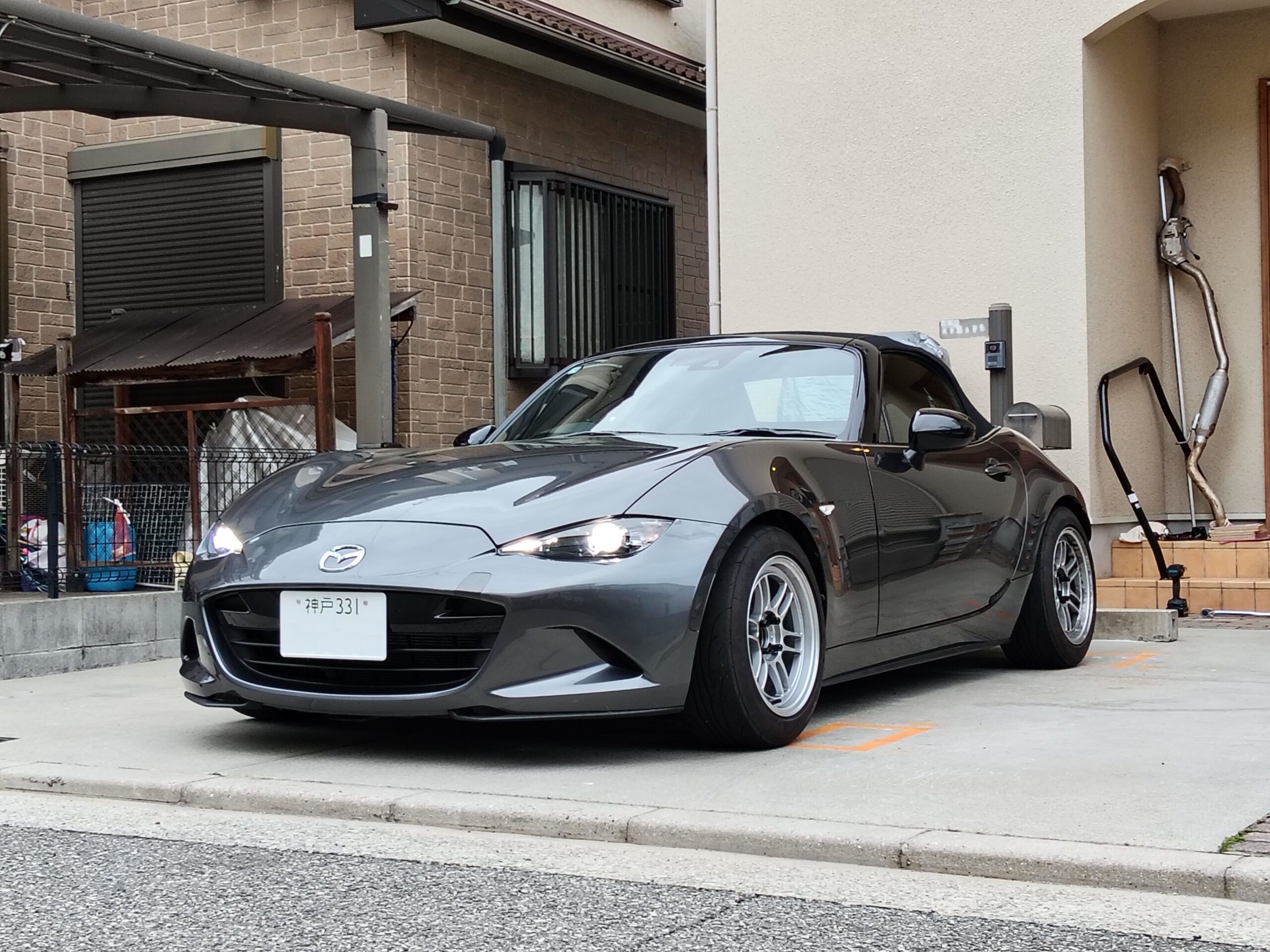

調整後の試走｜ステアリングセンターも完璧
調整完了後、近所を試走しました。手放しでも、まっすぐ走ります。センターのズレもなく、修正作業は不要でした。
前日より、接地感が明確になった印象もあります。追い込みによって、足回りからの情報量が増えました。
ホイールベース7mm差の影響は、街乗りでは判断できません。最終評価は、セントラルサーキットでの全開走行後に下します。
修復歴あり個体のDIYアライメントで気づいたこと
今回の作業で、あらためて感じたことがあります。修復歴あり個体には、「測定」と「受け入れ」の両方が必要だということです。
ホイールベース差7mmは、調整では解消できません。アッパーアーム自体が変形しているからです。今回得たのは「現状で出せる最善」であり、「完璧」ではありません。
それでも、左右差0.06°・トー全輪ゼロ・センター完璧という結果です。この水準なら、セントラルに臨めます。
よくある質問
Q. DIYアライメントに必要な道具は？
アライメントゲージ、水平な測定場所、1G状態を保つ作業空間ブロックです。加えて、19mm/17mmのロングメガネとトルクレンチも必要になります。
Q. ゲージを買わずに始められる？
キャンバーの現状把握だけなら、数千円のデジタル角度計でも足ります。ただし、精度は±0.2°前後です。トーとキャスターも測れません。まず自分の車の数字を知りたい、という段階には向いています。
Q. なぜ1G状態で測定する必要がある？
サスペンションは、荷重で数値が変化するからです。リジッドラックで浮かせた測定は、実走時と異なります。必ず荷重がかかった状態で測定してください。
Q. ホイールベースの左右差7mmはどうやって測った？
コンベックスで、前後ハブ中心の距離を左右それぞれ測りました。2,300mm前後あるので、5m以上のものが要ります。つまり、特別な機械は使っていません。
Q. ホイールベースの左右差7mmは直せる？
調整では直せません。解消するにはフレーム修正が必要です。ただし、現状の車体で詰めることはできます。実際、キャンバー左右差0.06°まで追い込めました。
Q. 偏芯カラーがないとキャンバーはどこまで付く？
2号機のフロントは、-2.83°が限界でした。-3°以上をつけるなら、偏芯カラーの追加が必要です。なお、リアは純正のままでも-3°を超えました。
まとめ｜DIYアライメントでここまで詰められる
修復歴あり2号機のDIYアライメントが完了しました。左右差7mmという現実を受け入れつつ、数値を詰めた結果がこれです。フロント左右差0.06°・リア0.01°・全輪トーゼロ・ステアリングセンターも完璧。
持ち帰りから3日で、車高調・ブレーキ・アライメントまで完了です。次の課題は、セントラルでの全開走行。ホイールベース差の影響を確かめます。
【追記】その後、セントラルで全開走行を実施しました。結果はシェイクダウン記事（1:35.27）へ。懸念のアッパーアームとABSの顛末はABSエラー解決編をご覧ください。結論として、ABSエラーの原因はアッパーアームではありませんでした。
