リア下回りの「ゴトゴト」異音。その正体は、フロントパイプのフランジ部変形による排気漏れでした。しかも原因をたどると、犯人は過去の自分の整備ミス。作業時間は約3時間、追加部品代はガスケットの約1,000円だけ。後日の検証走行とテープテストで、排気漏れ・異音ともに解消を確認済みです。
この記事では、原因究明から修理完了までの全記録を残します。同じ異音に悩むND5オーナーの参考になれば幸いです。
この記事でわかること
- ND5の下回り異音と排気漏れの見つけ方
- 車高の低いND5をジャッキアップする注意点
- フロントパイプ交換とO2センサー移設の手順
- マフラーハンガーにやってはいけないこと
症状｜リア下回りからのゴトゴト異音

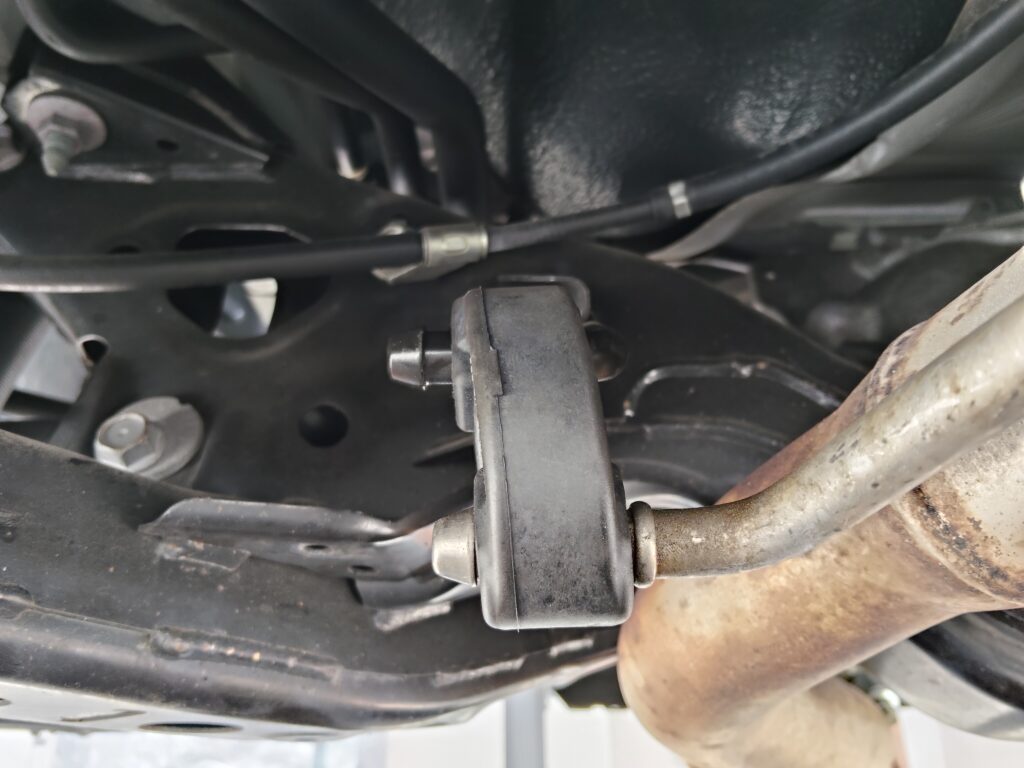

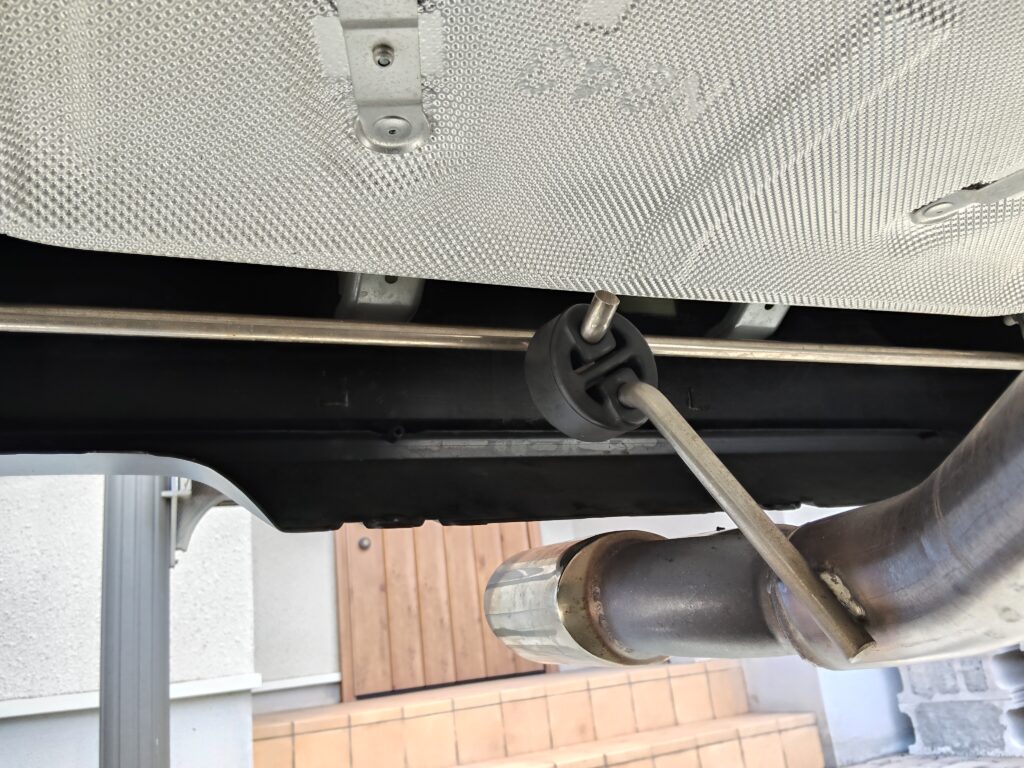

以前から、走行中にリアの下回りからゴトゴトと音が出ていました。段差やコーナーで特に気になります。マフラーハンガーがボディ側に引っ張られているような違和感もありました。実際の状態がこちらです。
心当たりはありました。過去に一度、純正マフラーとフロントパイプを地面に落下させる整備ミスをやらかしています。そのときのダメージを疑っての点検です。
ジャッキアップ｜ND5は「ここ」に神経を使う

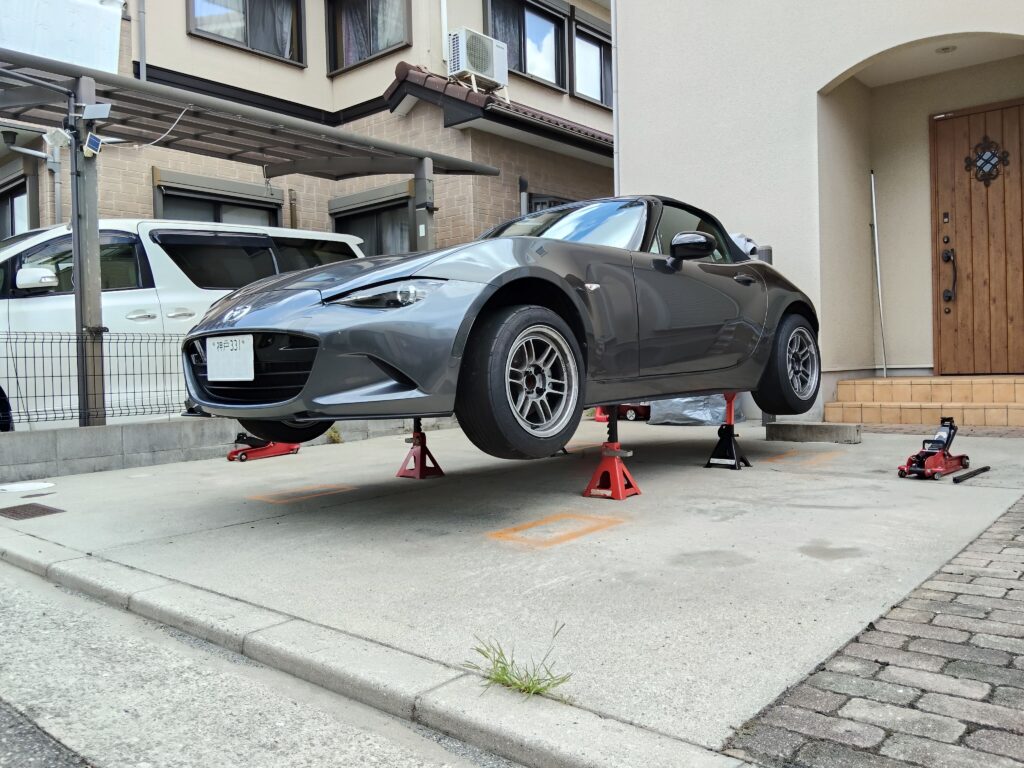

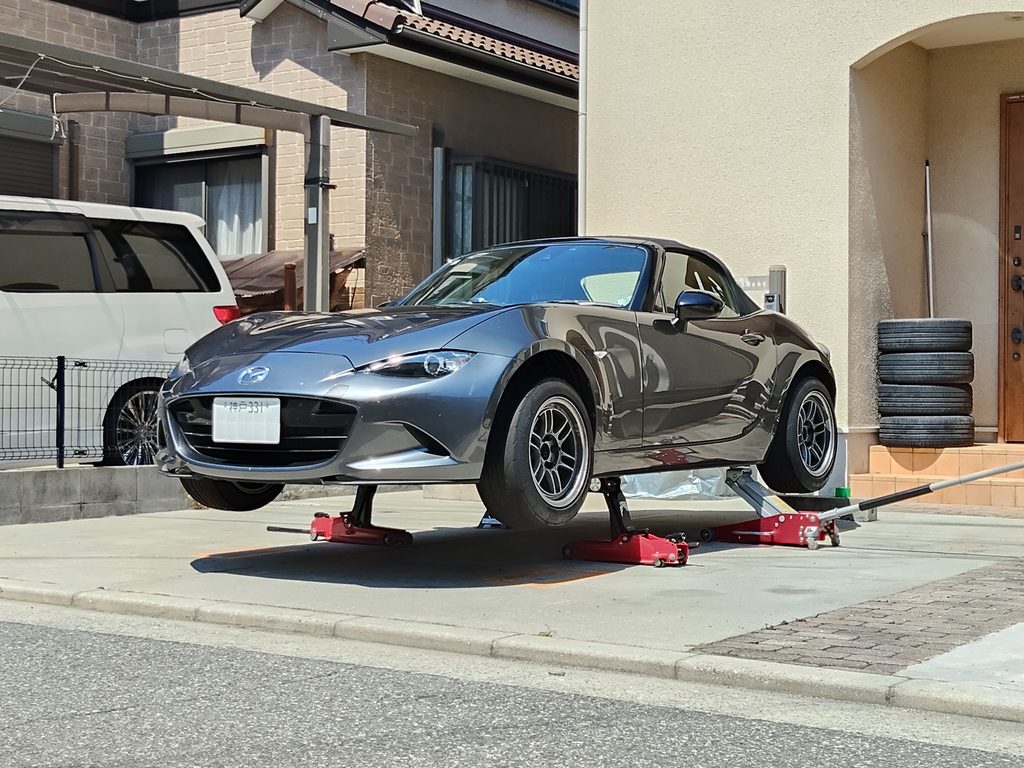

リジッドラックで車体を上げて、作業スペースを確保します。ただしND5のジャッキアップは、毎回神経を使います。車高が低く、ジャッキポイントが狭いからです。
低床ジャッキ1機、サブジャッキ2機、リジッドラック4基。この3種セットは省略できません。
原因究明｜フランジから排気漏れしていた

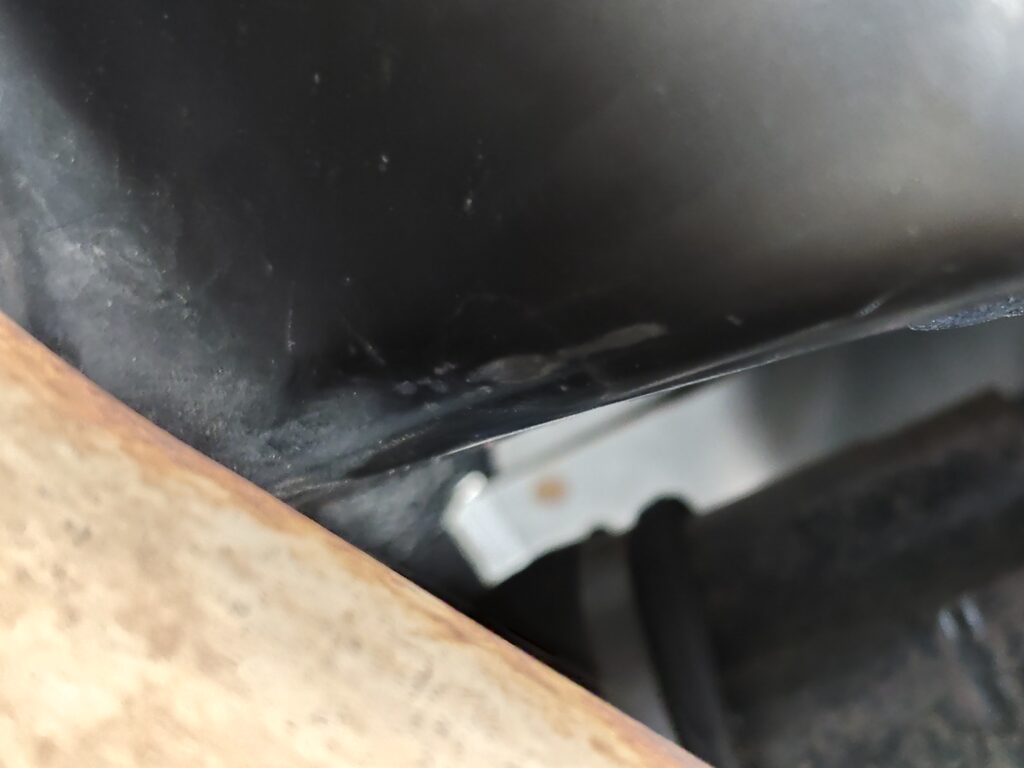

フロントパイプ付近を確認します。すると、フロントパイプとボディが接触した痕を発見。

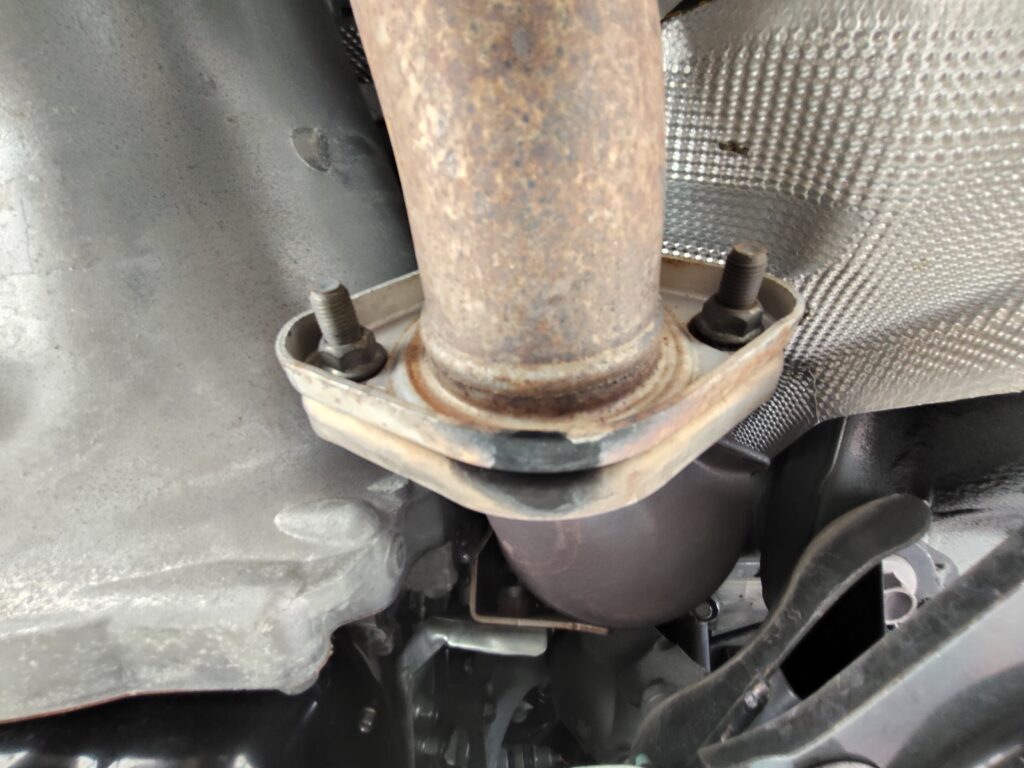

さらにエキマニとフロントパイプのフランジ部分から、地面方向へ分かりやすく排気漏れしていました(笑) 異音の正体は、ここでほぼ確定です。
なお、同じ症状は1号機でも起きています。2025年12月の車検で、排ガス検査に落ちました。ただし別の車両の、別の出来事です。当時の記録はユーザー車検の記事にあります。
そもそもの原因｜マフラー落下という整備ミス
正直に書きます。原因は過去の自分です。
以前、純正マフラーハンガーにシリコンスプレーを塗布しすぎたことがありました。その結果、コーナーの横Gでハンガーからマフラーが抜け、フロントパイプごと地面に落下。この衝撃がフランジ部にダメージを残していた、という流れです。
教訓はシンプルです。マフラーハンガーの脱着に潤滑剤を使うなら、最小限に。滑りやすさは、装着時は味方ですが、走行中は敵になります。
排気漏れ修理｜予備のフロントパイプ＋新品ガスケットで復旧
準備｜新品ガスケットとO2センサーの移設

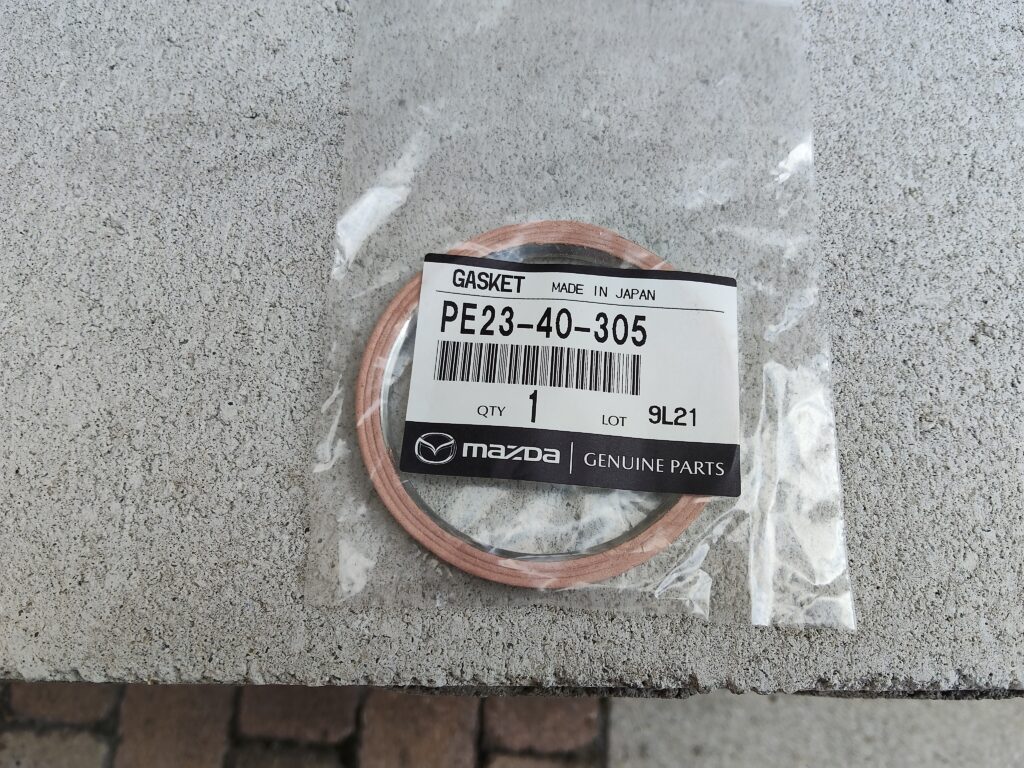

幸い、手元に予備部品がありました。まず、新品ガスケットを準備します。マツダ純正の品番はPE23-40-305、約1,000円です。ただし年式やグレードで異なる場合があるので、発注前にディーラーで照合してください。

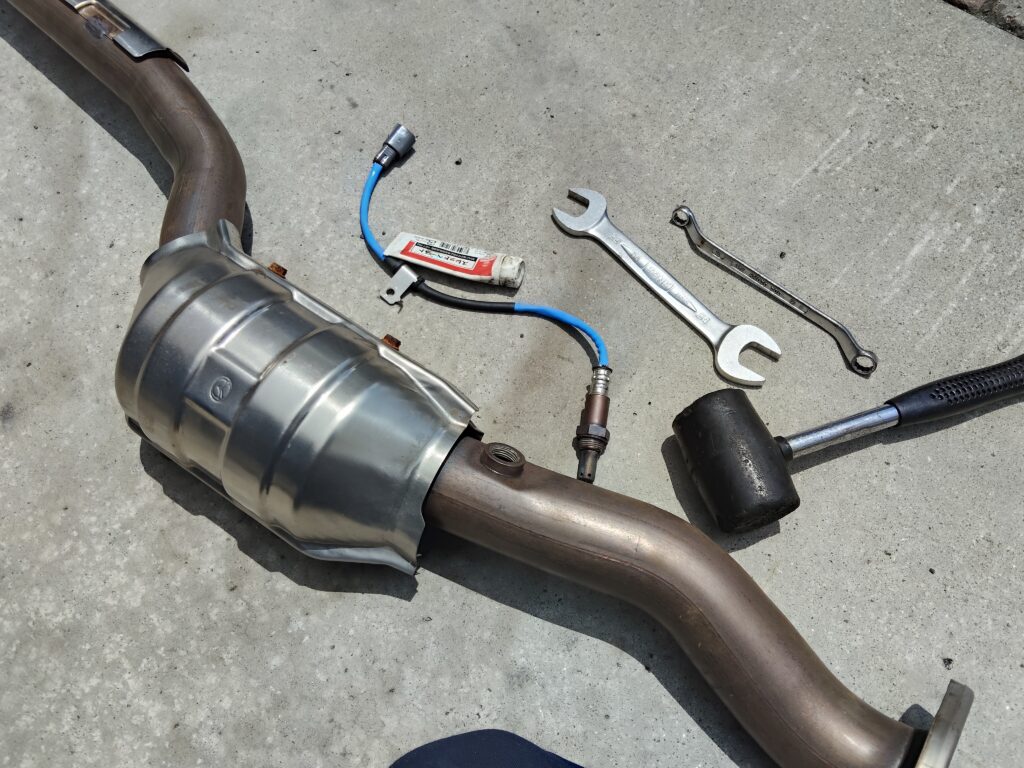

次に、予備のフロントパイプを引っ張り出し、O2センサーを旧パイプから引っ越しします。

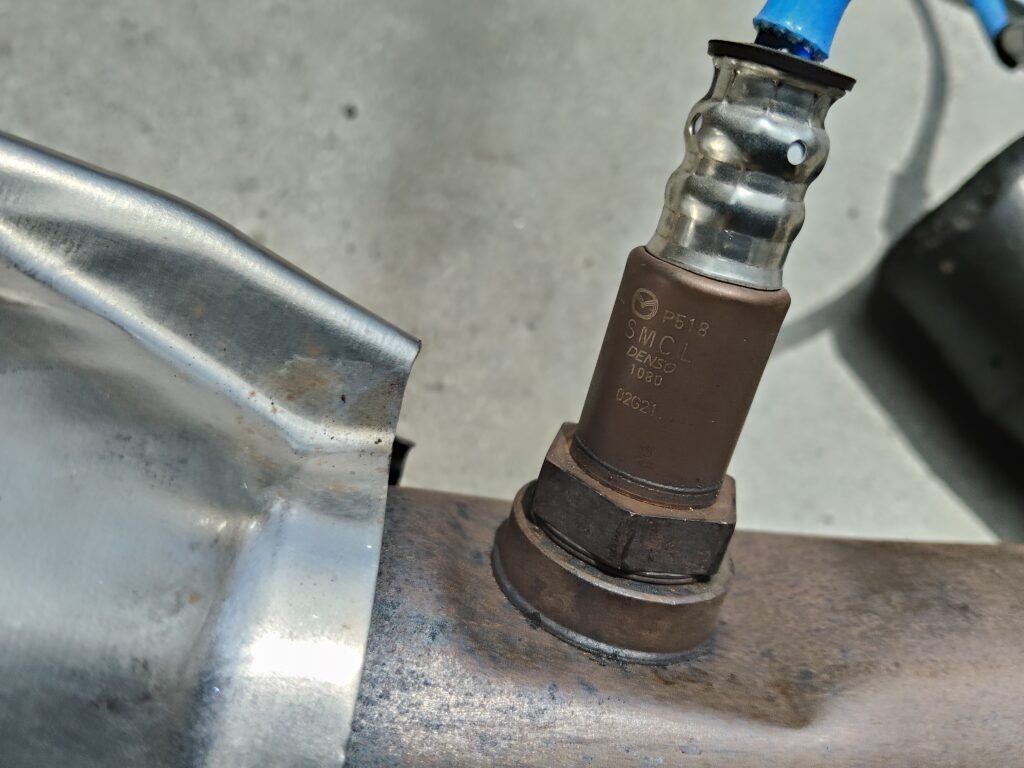

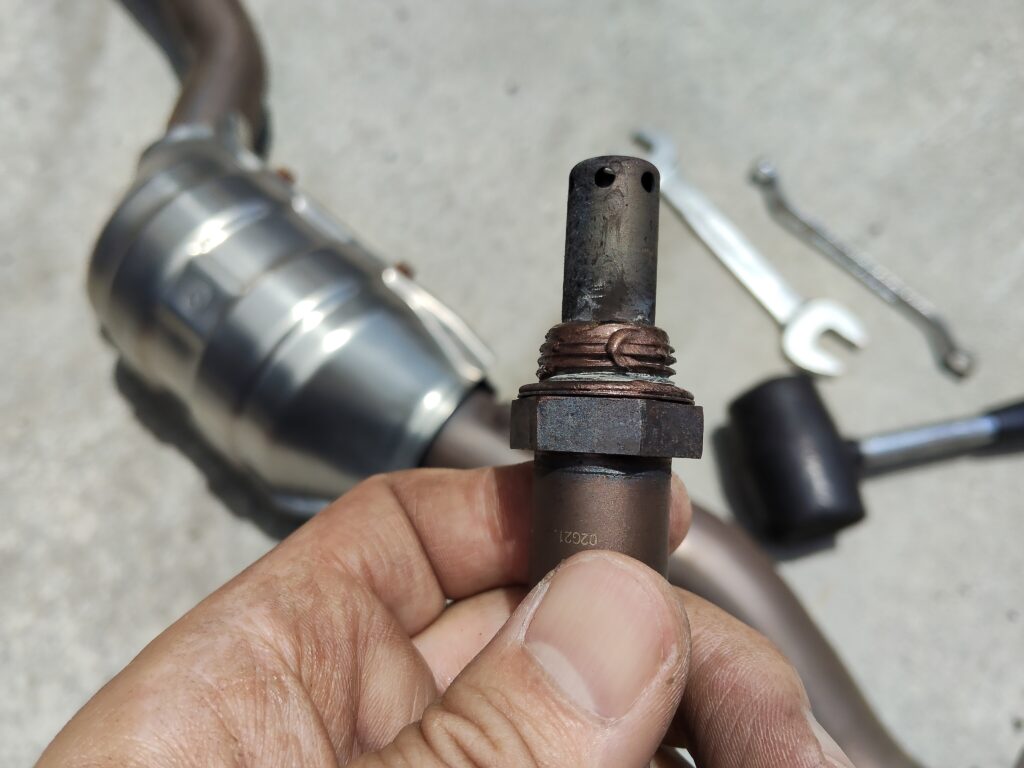

O2センサーのネジ部には、スレッドコンパウンドを塗布してから装着します。高温部の焼き付き防止です。
判断｜ガスケットは再利用せず新品へ

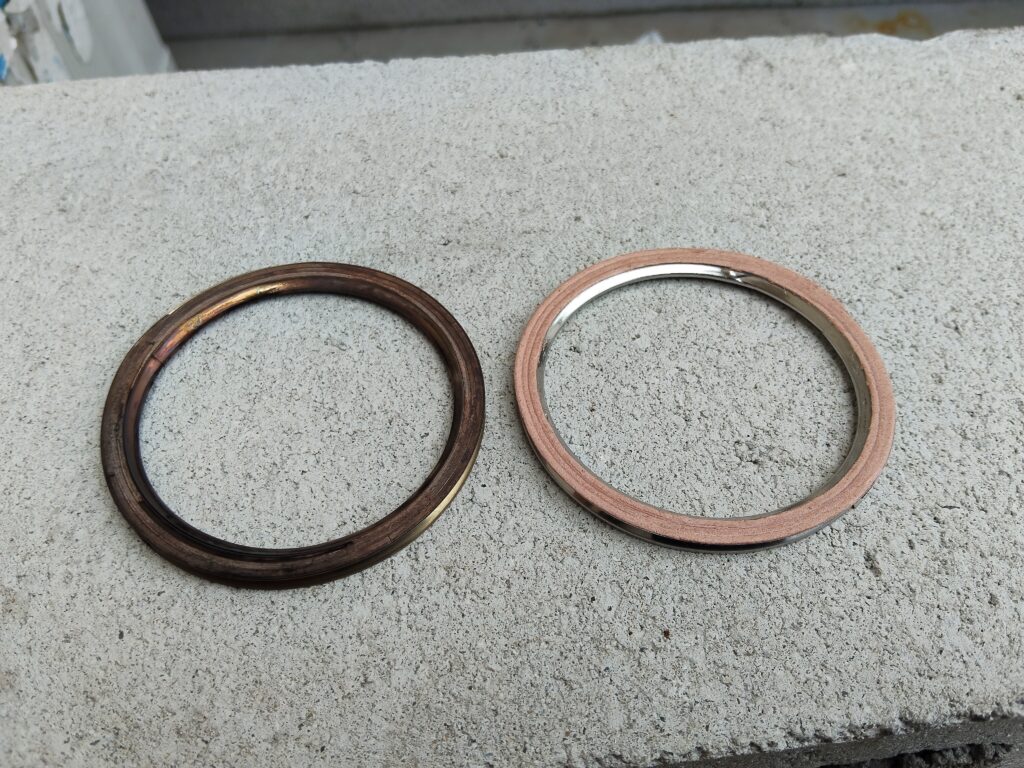

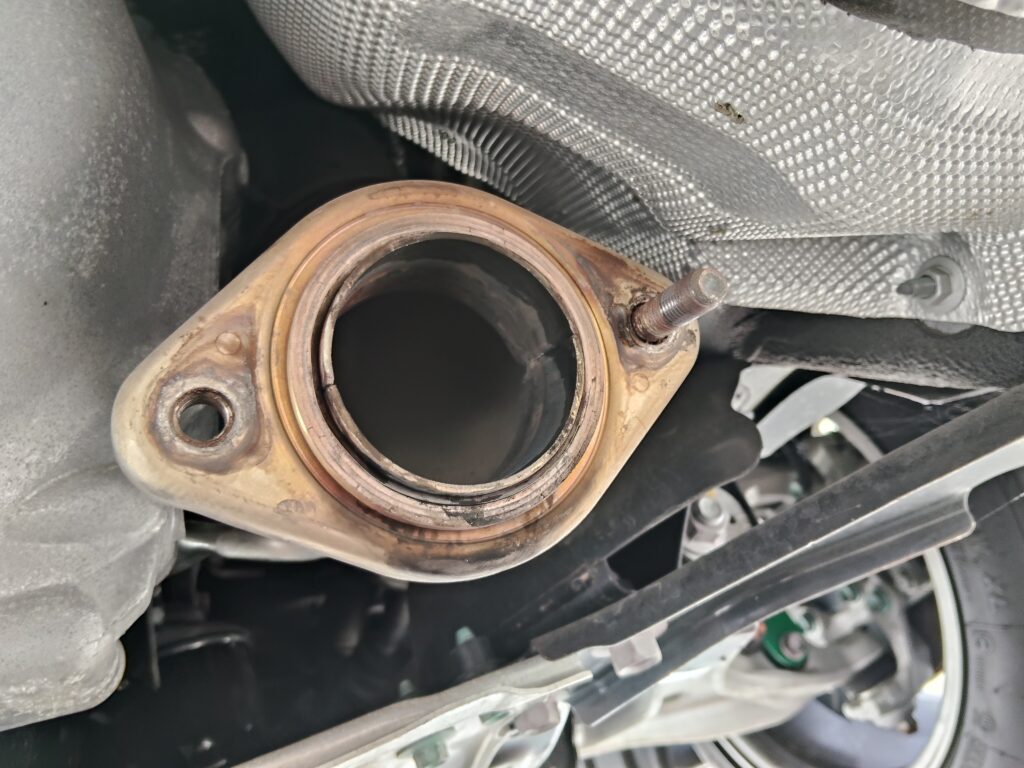

外したガスケットを確認します。エキマニ側のフランジ面は、意外と綺麗で再利用できそうでした。とはいえ、ここまでバラして再利用でトラブルが再発したら泣けます。迷わず新品に交換しました。ガスケットは「開けたら新品」が鉄則です。

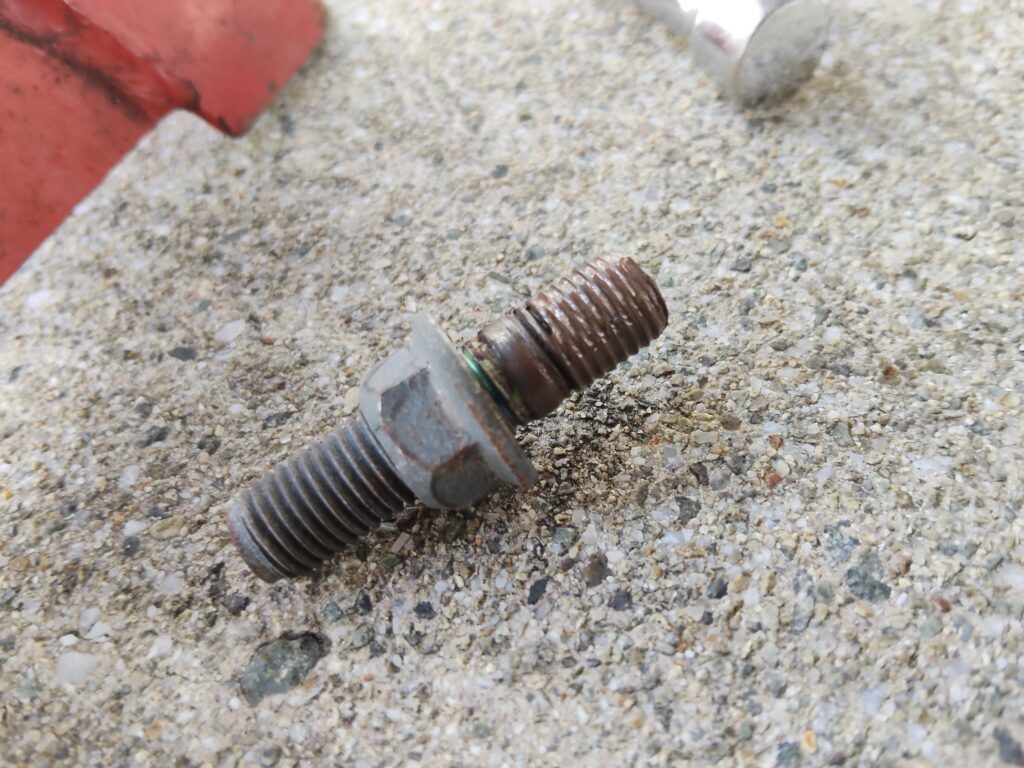

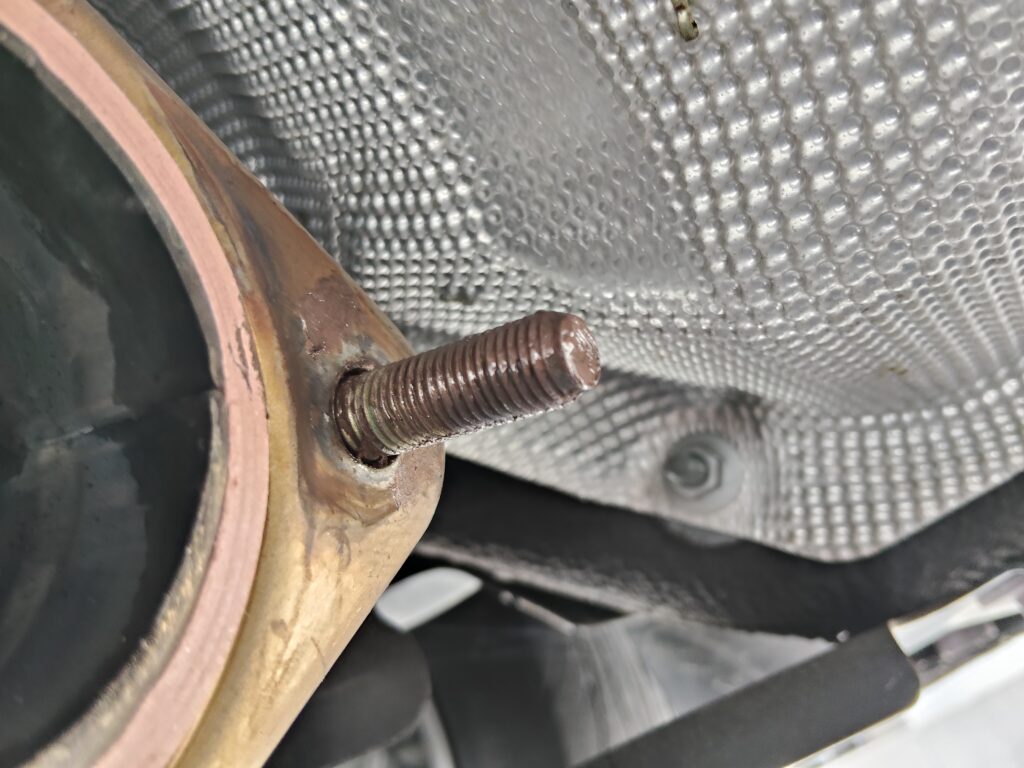

ガスケットを新品に交換し、フランジのボルトネジ部にもスレッドコンパウンドを塗布します。次の整備で「外れない地獄」を見ないための保険です。
組み付け｜フロントパイプから順に装着

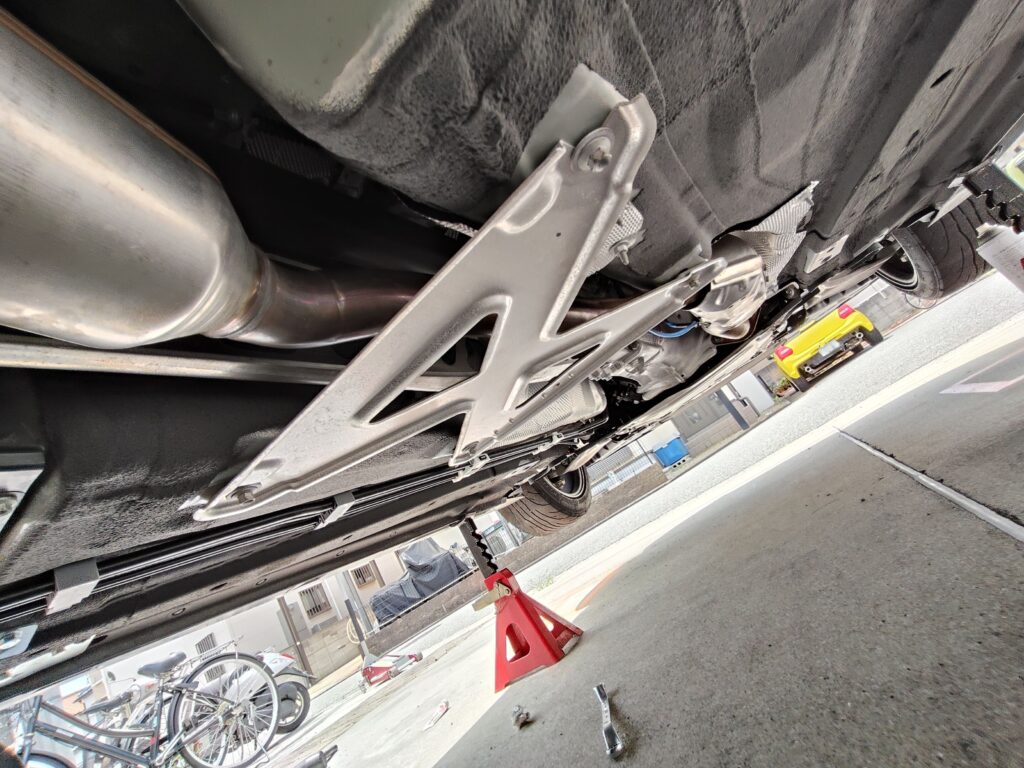

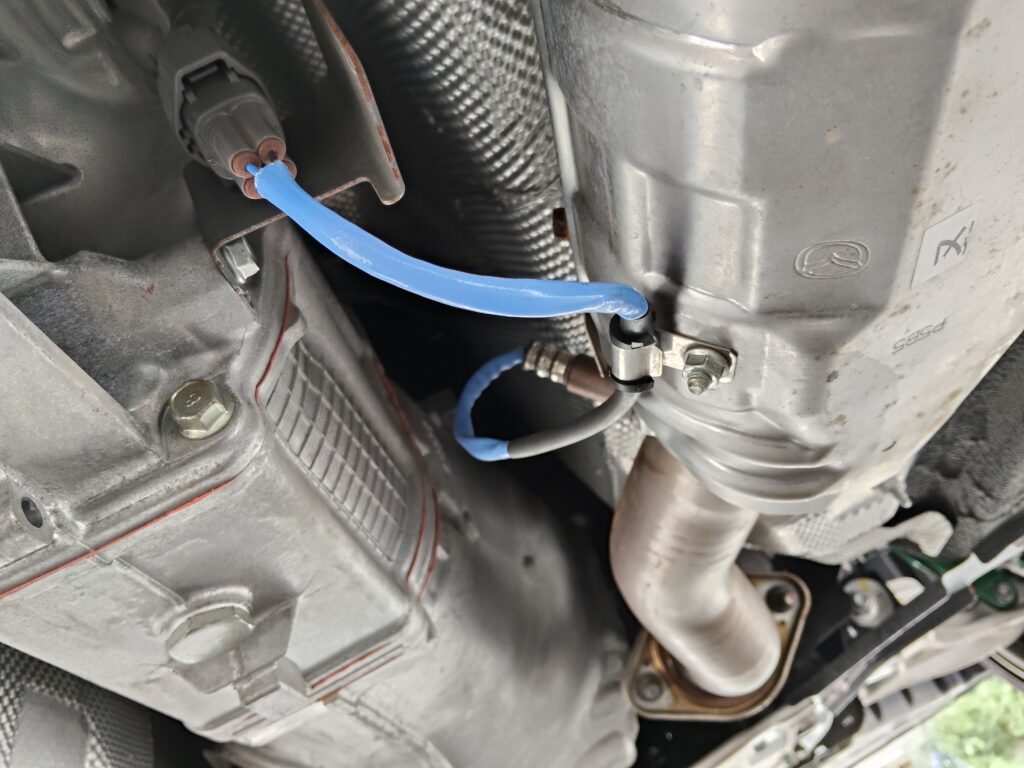

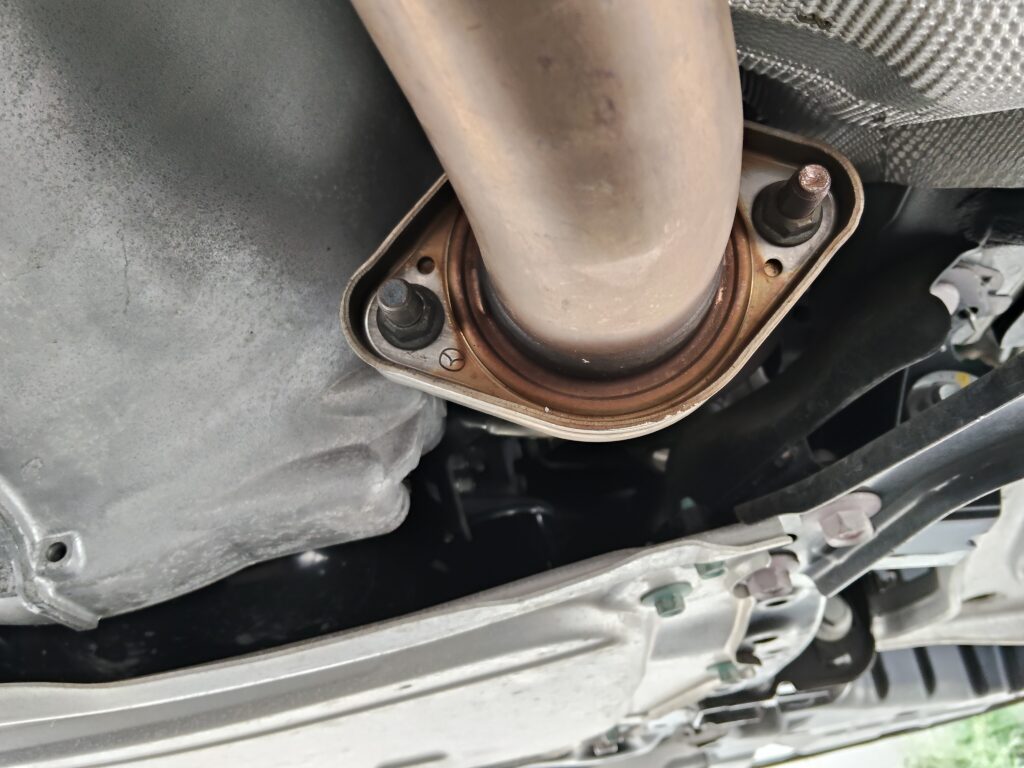

あとは組み付けです。フロントパイプ、O2センサー、トンネル・メンバ（補強）、リアピースの順に装着していきます。

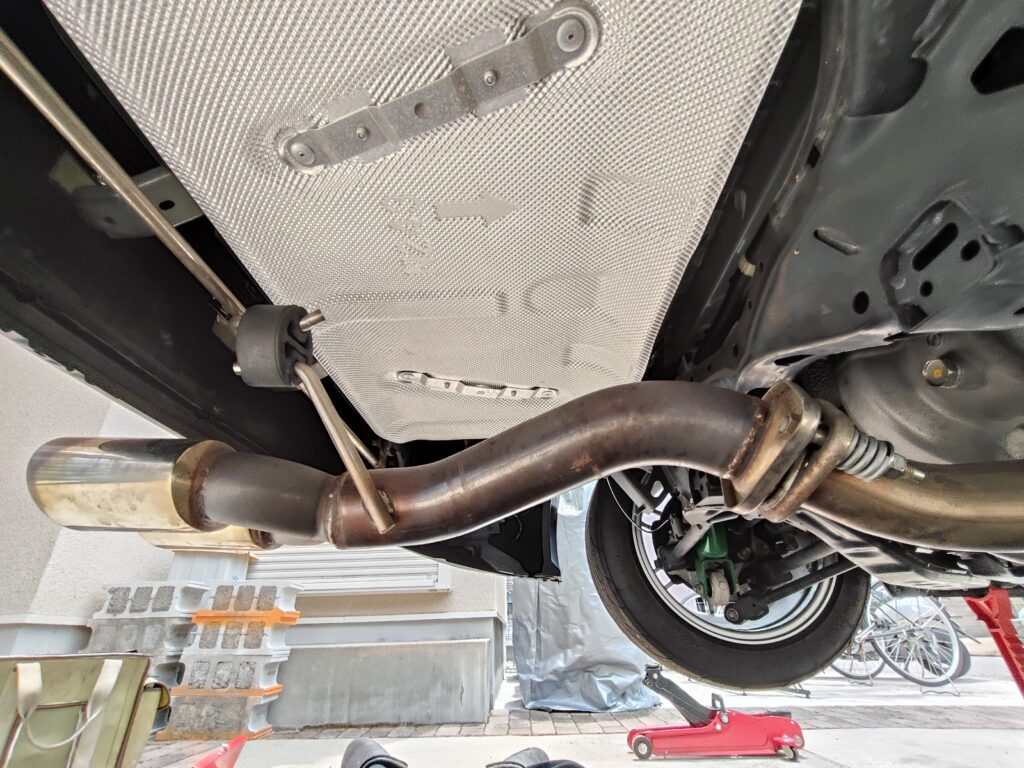

リアピースは引き続き、BE FREEのセンター出しを使います。
結果｜ハンガーの引っ張りが減り、排気漏れも完治

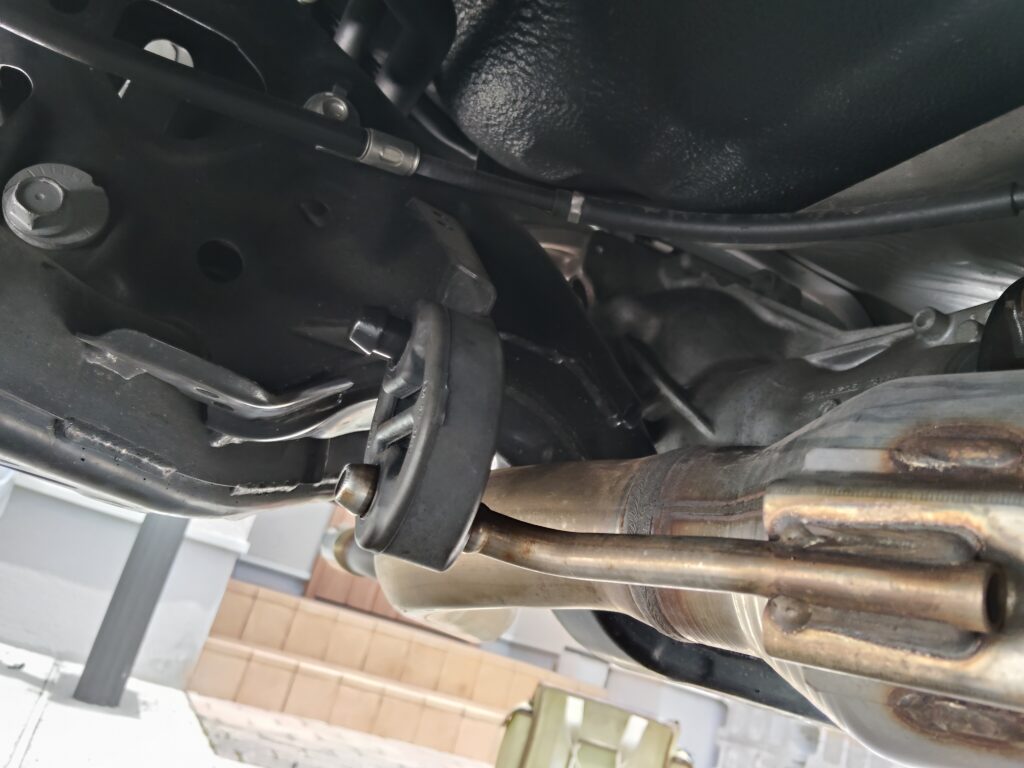

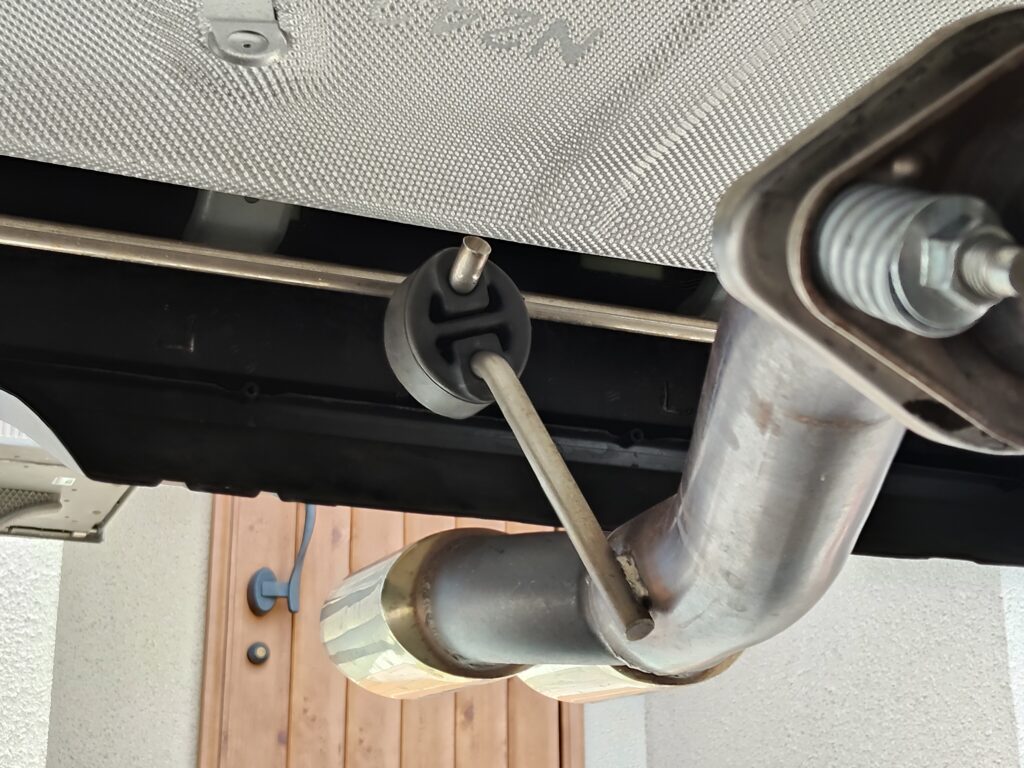

組み上げ後の感触として、マフラーハンガーがボディ側へ引っ張られる量が減った気がします。作業前の写真と見比べてみてください。
排気漏れの箇所は完治しました。後日、ワインディングでの検証走行とテープテストも実施しています。結論から言うと、オールクリアー。検証の中身は次のセクションで解説します。
排気漏れが直ったかテープテストで確認する方法

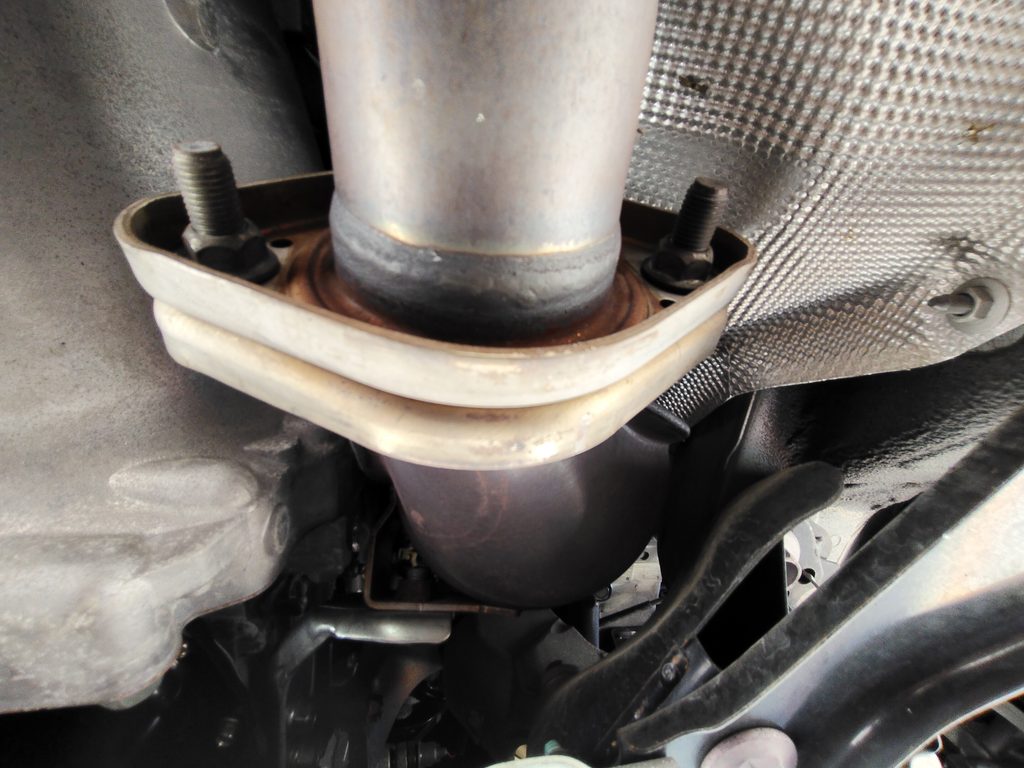

修理後の検証は、2段階で行いました。まず、ワインディングをひと山走ってから下回りを点検。フランジ部に新しいすすの吹き出しは、一切ありませんでした。

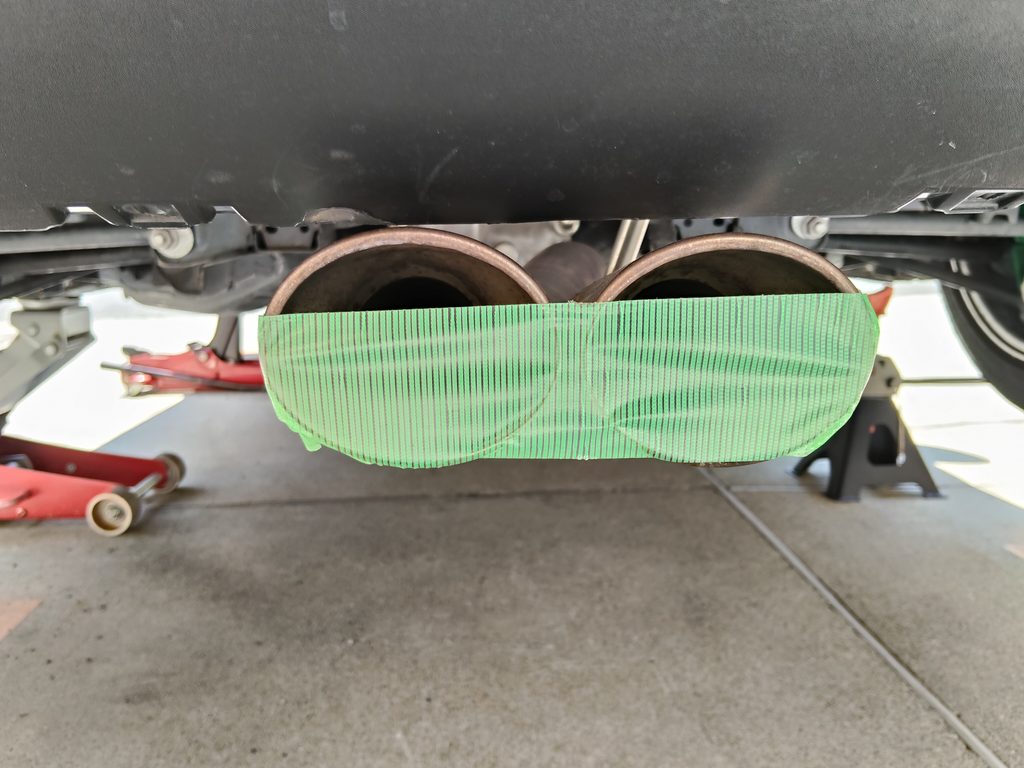

次に、テープテストです。やり方は単純で、マフラー出口の8割ほどを養生テープで塞ぎ、エンジンをアイドリングさせます。排気の逃げ場が減って経路内の圧力が上がるため、漏れがあれば見つけやすくなるのです。この状態でフランジの継ぎ目に手を当てて確認しました。結果、排気の吹き出しはゼロ。完治です。
⚠️ テープテストを試す場合の注意です。必ず屋外の風通しがよい場所で行ってください。排気の逃げ場を減らす作業なので、屋内では一酸化炭素が滞留します。出口を完全に塞がないこと、アイドリングの短時間で済ませること、確認後はテープをすぐ剥がすこと。養生テープは耐熱ではないため、長時間の高温には耐えられません。
そして、肝心のゴトゴト異音も消えました。この修理で直らなければ、エキマニ本体の交換（中古でも高額）まで視野に入れていました。それが、ガスケット約1,000円と手持ちの予備パイプで解決。DIY整備で一番うれしい瞬間です。
よくある質問
Q. 排気漏れは、どうやって見分けますか？
目視なら、接合部周辺の黒いすす汚れが手がかりです。排気音の変化（低音化・ビビリ音）や、加速時の音量増加も兆候になります。今回のようにフランジ部から漏れている場合は、すすの吹き出し方向で一目で分かります。
Q. ガスケットは再利用できませんか？
見た目が綺麗なら使える場合もあります。ただしガスケットは、潰れて密着する消耗品です。再利用して排気漏れが再発したら、同じ作業をもう一度やることになります。純正品番PE23-40-305で約1,000円。工賃を自分の時間で払うDIYこそ、ここをケチらないほうが得です。
Q. スレッドコンパウンドは必要ですか？
排気系には強く推奨します。高温で焼き付いたボルトやO2センサーは、次の整備で外れない地獄を生みます。今日の一手間は、未来の自分への保険です。特にO2センサーのネジ部は必須と考えてください。
Q. マフラーハンガーにシリコンスプレーを使ってはダメですか？
脱着時に少量なら便利です。しかし塗りすぎると、走行中の横Gでマフラーが抜けます。私は実際に落下させました。装着後に拭き取るか、ゴムを傷めない専用品を最小限に。この失敗だけは、ぜひ私のもので済ませてください(笑)
Q. 修理後、直ったかどうかはどう確認しますか？
2段階の確認がおすすめです。まず、実走行後にフランジ部へ新しいすすが出ていないかを目視。次に、マフラー出口の8割ほどをテープで塞いでアイドリングし、継ぎ目に手を当てて吹き出しを確認します。圧力が上がるので、小さな漏れも見つけやすくなります。ただし完全閉塞と長時間運転は避けてください。
まとめ｜異音の原因は、過去の自分だった
リア下回りのゴトゴト異音は、フロントパイプのフランジ部変形による排気漏れでした。検証走行とテープテストで、漏れも異音も解消を確認済みです。
その変形を生んだのは、マフラー落下という過去の整備ミス。エキマニ交換なら中古でも高額のところ、予備のフロントパイプと約1,000円の新品ガスケット、スレッドコンパウンドの併用で、作業時間3時間で復旧できました。
DIYの失敗は、記録して共有すれば誰かの予防になります。ND5の下回りに違和感があるなら、まずフランジ部のすす汚れを確認してみてください。
【追記】翌日、クーラント交換も実施して2号機の油脂類交換はすべて完了しました。抜いた液の色から車の過去が見えた話はクーラント交換DIYの記事へ。
