WAY変更は、クロスシャフトを移設するだけで完結します。1.5WAYから2WAYへ。CUSCO type-RS SpecFは、そういう設計です。作業自体は5分。
ただし、本当の難所はリングギアの本締め120N・mです。そしてここには、工具が2つ要ります。片方が欠けても締められません。
そしてこの記事では、2号機用デフキャリアの全記録を公開します。分解整備とWAY変更です。SpecFの詳細はCUSCO公式サイトでも確認できます。
この記事でわかること
- SpecFでWAY変更が可能な理由と専用設計の仕組み
- 分解からシャフト移設・仮組みまでの全5ステップ
- 「緩める」と「締める」で必要な工具が違う理由
- 機械式LSDの中身を、写真で分解して見る
- 分解で確認できたLSDオイル定期交換の効果
- デフを降ろしたなら、同時にやるべきこと
WAY変更の理由｜1.5WAYから2WAYへ

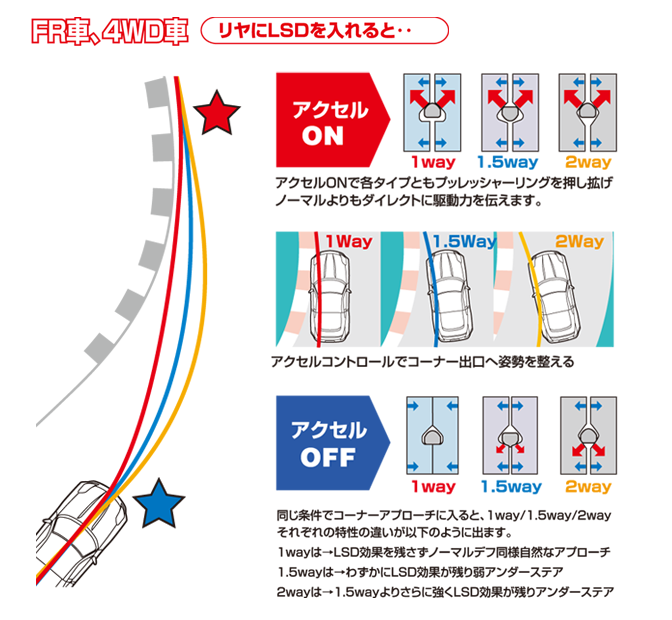

1WAY・1.5WAY・2WAYの違い

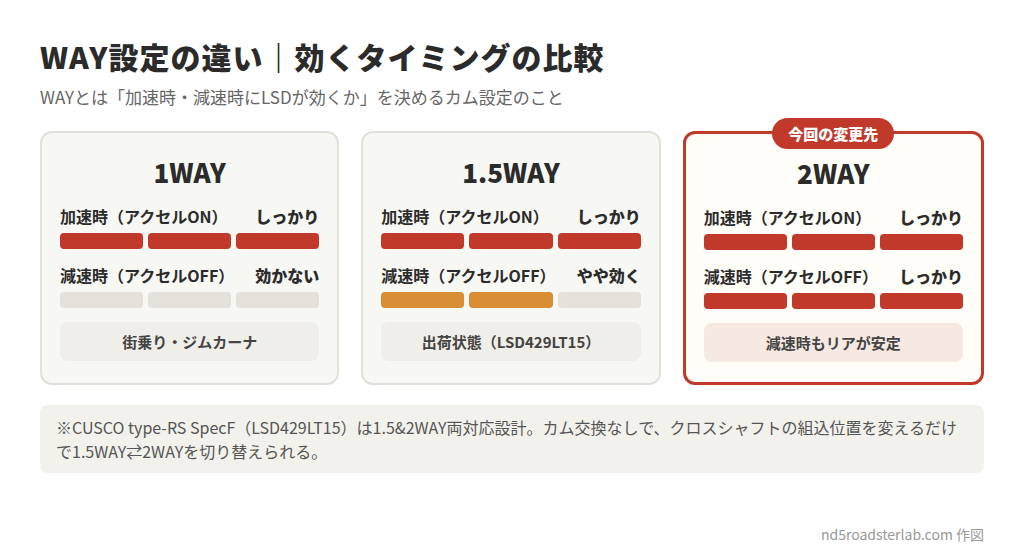

まずWAYとは、加速時と減速時にLSDが効くかを決めるカム設定です。3種類の違いを整理します。
| 設定 | アクセルON | アクセルOFF | 向いている場面 |
|---|---|---|---|
| 1WAY | ロック | オープン同様 | 街乗り中心 |
| 1.5WAY | フルロック | マイルドに効く | ストリート＋サーキット |
| 2WAY | フルロック | フルロック | 減速時の安定重視 |

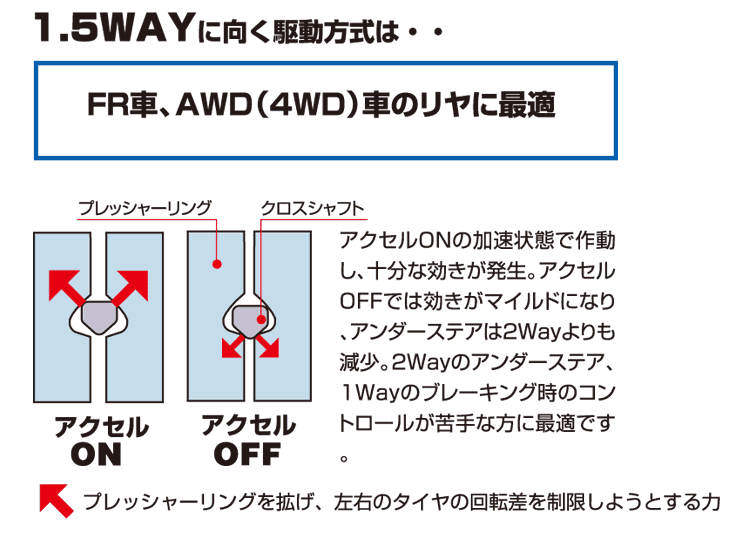

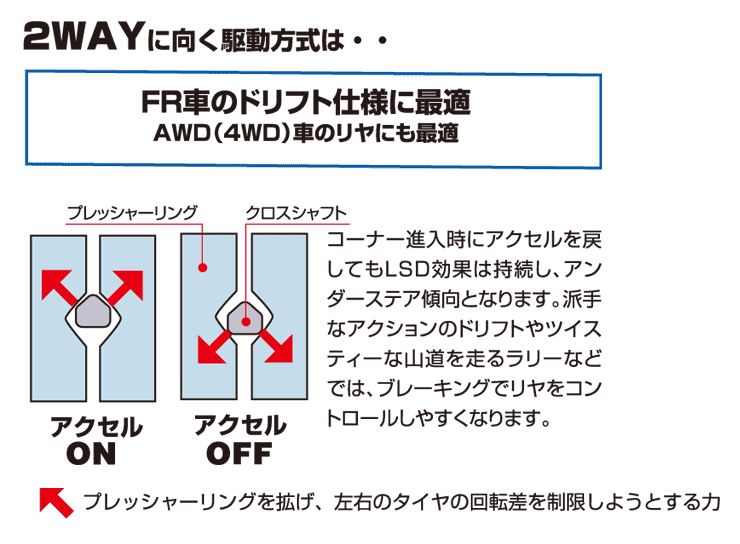

まず1.5WAYは、ストリートとサーキットを両立しやすい設定です。一方、2WAYは減速時にも効きます。トレイルブレーキングでリアが安定しやすい特性です。
そして1号機では、中速コーナーでリアが出過ぎる場面がありました。2号機では安定側を試したい。これが、WAY変更を決断した理由です。

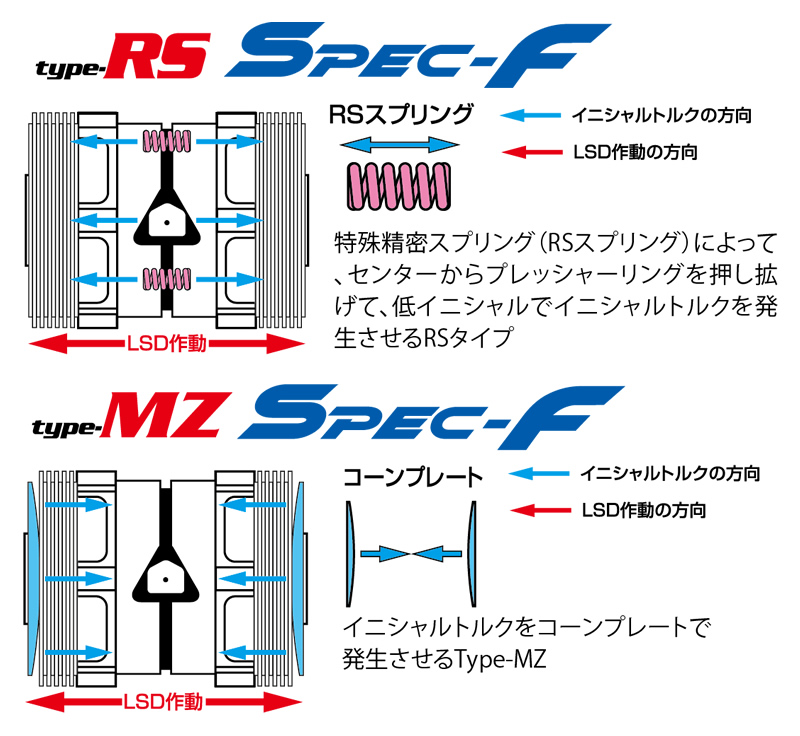

CUSCO SpecFでWAY変更ができる理由

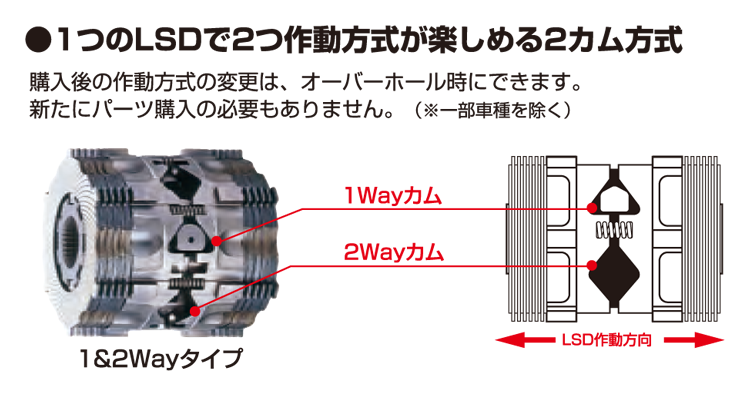

そもそも一般的な機械式LSDのWAY変更は、カムプレート交換が必要です。ところがSpecFは「1.5&2WAY」対応設計です。だから同一ユニット内で、変更が完結します。

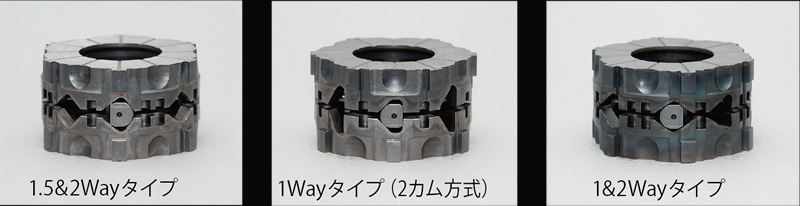

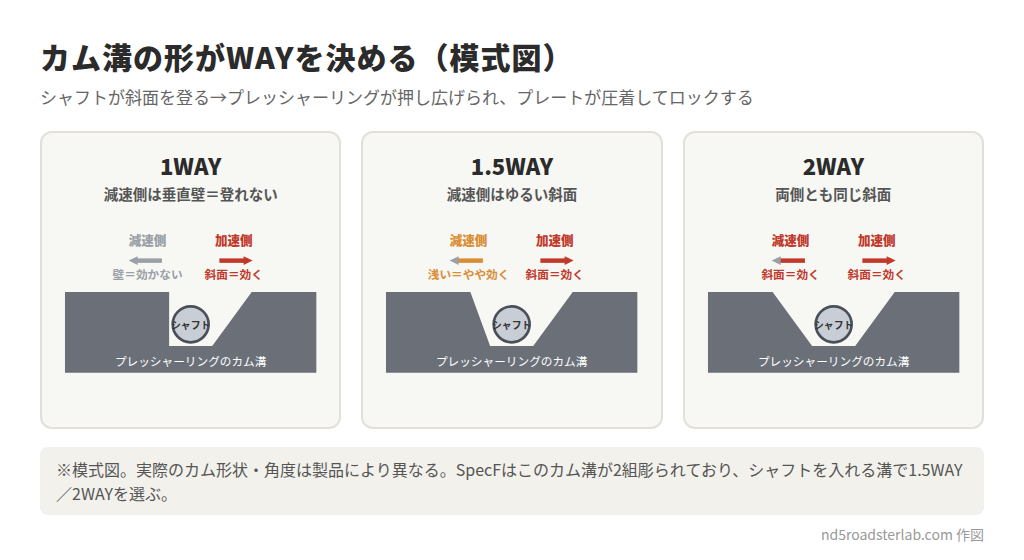

ここで内部の2つのカムには、溝が2か所あります。「1.5WAYの位置」と「2WAYの位置」です。出荷時1.5WAY位置にあるクロスシャフトを、2WAY位置へ移すだけ。これでLSD429LT15がLSD429LT2相当になります。
✅ これは、SpecFを選ぶ理由そのものです。買った後に「やっぱり2WAYにしたい」と思っても、パーツを買い足さずに済みます。
なお筆者が組んだのはLSD429LT15です。DIYで総額約10万円。デフキャリアごと移植して、2号機でも現役です。
💡 導入の判断基準は機械式LSDレビューへ。WAY変更が後からできるのは、他社にない強みです。
💡 他社も検討したうえで、CUSCOにしました
ここで、公平を期すために書いておきます。イニシャルトルクの高さだけを見るなら、他社のほうが上です。
OS技研のスーパーロックLSDは、効きの立ち上がりが鋭いです。ドリフトやジムカーナで定評があります。
一方ATSは、カーボンプレートを使ったモデルが特徴です。チャタリングが出にくく、街乗りとの両立を重視する方に向きます。
⚠️ ただし、どちらもWAY変更は後からできません。買う時点で決め切る必要があります。筆者が迷いながらCUSCOを選んだのは、この一点でした。
🔴 この作業に必要な工具、全部
先に書いておきます。ここを読まずに始めると、必ず途中で止まります。実は筆者も止まりました。
ポイントは、「緩める」と「締める」で必要な道具がまったく違うことです。
| 工具 | 役割 | ないとどうなるか |
|---|---|---|
| インパクトレンチ | 固着したボルトを緩める | 何かに固定が要る。時間もかかる |
| ベンチバイス | デフケースを固定する | ケースが回って締められない |
| トルクレンチ | 120N・mを正確に出す | 締め過ぎ・緩みの原因になる |
① インパクトレンチ｜分解は、これで一瞬です
まずデフキャリアの固定ボルト、そしてリングギアの固定ボルト。この2か所を緩めるとき、インパクトレンチの有無で作業時間が変わります。
| 緩める箇所 | 手工具だと | インパクトなら |
|---|---|---|
| デフキャリア固定ボルト | 形状が悪く力が入らない | ✅ 押し当てるだけ |
| リングギア固定ボルト 10本 | 120N・mで締まっている | ✅ あっという間 |
⚠️ リングギアは120N・mで締まっています。緩めるにも同等以上の力が要ります。手工具では、まずここで消耗します。
🔴 ただし、締めるときには使いません。インパクトはトルク管理ができないので、本締めは必ずトルクレンチです。緩めるのがインパクト、締めるのがトルクレンチ。役割が完全に分かれます。
② トルクレンチ｜120N・mが測れるもの
⚠️ そもそもリングギアボルトは、感覚で締めていい場所ではありません。緩めば走行中に外れ、締め過ぎればボルトが伸びます。どちらも致命的です。
選ぶ基準は2つです。差込角1/2インチ（12.7mm）、そして120N・mが余裕で入る測定範囲。上限ギリギリの製品は、精度が落ちるからです。
そこで筆者が選んだのが、BALのプレセット型です。設定範囲28〜210N・m、差込角12.7mm、精度±3%。120N・mが中央付近に入るので、精度の面でも余裕があります。
💡 ホイールナットの規定トルクも同じ範囲に入ります。タイヤを自分で組み替えるなら、どのみち必要になる工具です。
③ ベンチバイス｜デフケースを掴めるもの
そして今回わかったのが、デフケース固定に必要な最低スペックです。
| 項目 | 必要スペック | 理由 |
|---|---|---|
| 口幅 | 120mm以上 | デフケース外径100mmを掴む |
| 口開き | 120mm以上 | 同上 |
| 口深さ | 100mm以上 | 掴みしろの確保 |
⚠️ バイスが作業台に固定されていないと、バイスごと動きます。締め付けが均等にならないので、購入前に作業台の強度と固定方法も確認してください。
なお条件を満たす最安モデルとして、KIKAIYAのBB-200を選定しました。送料も無料です。
⚠️ バイスとトルクレンチは、どちらか一方では機能しません。固定する道具と、締める道具。両方あって初めて120N・mが出せます。
④ 車から降ろすなら、さらに必要です
実は筆者も、1号機から取り外し済みのユニットで作業しました。車に載ったままの方は、まずデフキャリアを降ろす必要があります。
⚠️ ジャッキだけで潜るのは危険です。必ずリジッドラックで支えてください。デフキャリアは重量物なので、車体が動くと本当に危ないです。
⚠️ しかも車高調が入っている場合は、一般的なジャッキが入りません。ローダウン対応の低床タイプが必要です。筆者が使っているのは2.5tのデュアルポンプ式になります。
💡 一方、軽さ重視で持ち運ぶなら2tの低床タイプが扱いやすいです。サーキットへ積んでいくならこちらになります。
ℹ️ そして下回りは、思っている以上に暗いです。頭に付けるライトがあると、作業が止まりません。
作業前の確認
- 使用LSD：CUSCO LSD429LT15（1.5WAY出荷状態）
- 対象車両：ND5RC 6MT（1号機から回収したユニット）
- 作業目的：WAY変更（1.5→2WAY）と状態確認
なおデフキャリアは、1号機から取り外し済みの状態でスタートしました。
WAY変更の作業記録（全5ステップ）
Step1：デフキャリアの分解

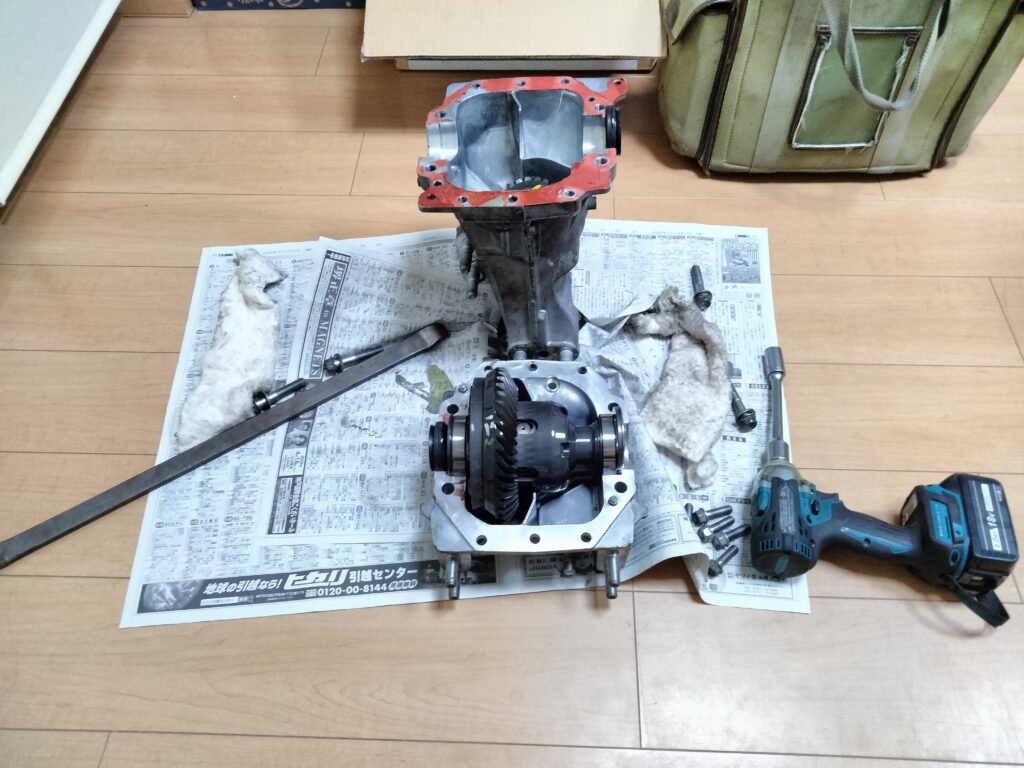

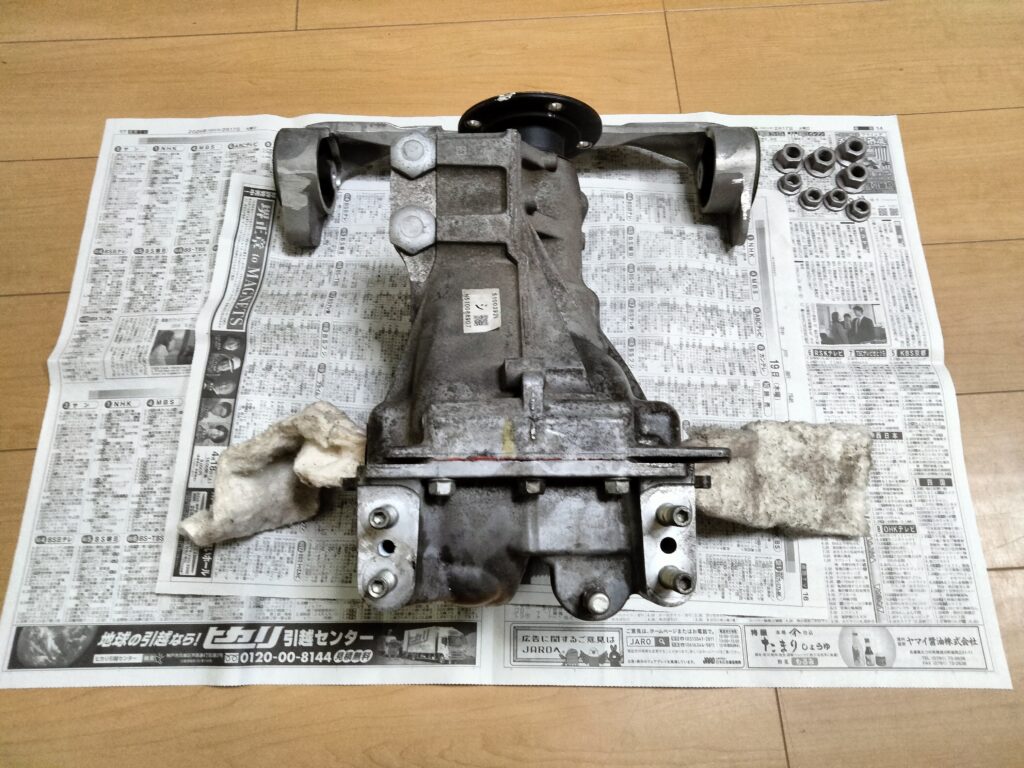

まず外観を確認しました。事故後の回収パーツですが、大きな傷はありません。カバーを外し、内部へアクセスします。
⚠️ この時点で、中のオイルが出ます。受け皿を先に用意してください。デフは量が少ないとはいえ、床にこぼすと厄介です。
そして抜いたギアオイルは、そのまま捨てられません。吸収材入りの処理ボックスに吸わせて、自治体のルールに従って処分します。

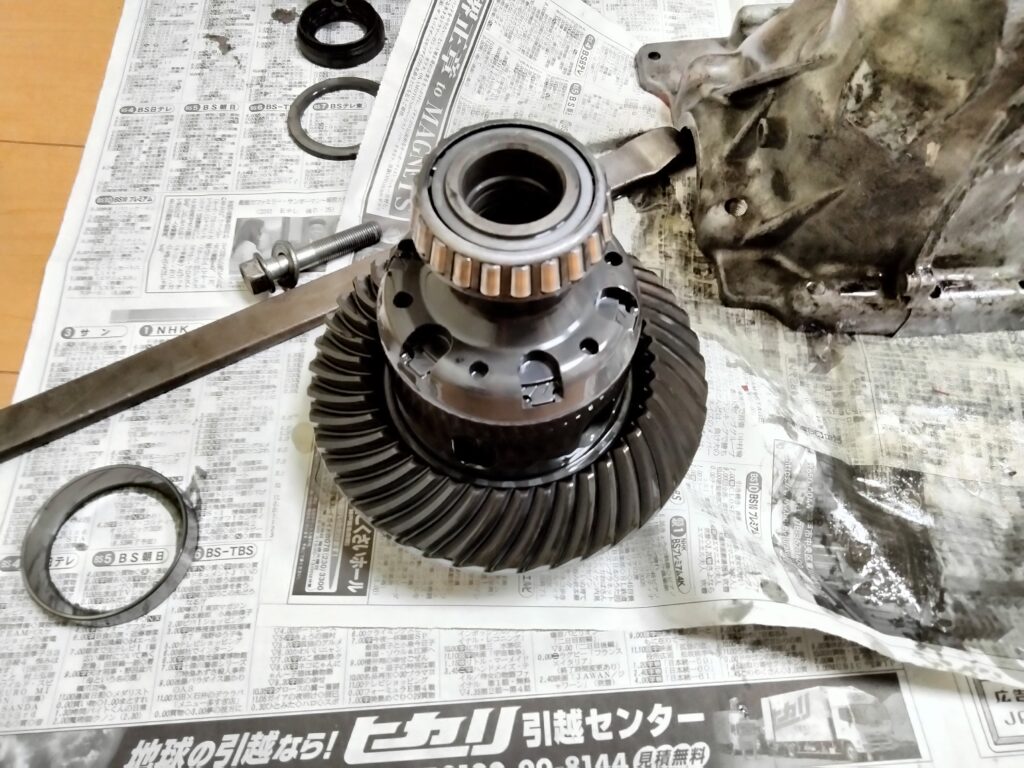

Step2：リングギア・LSD本体の確認

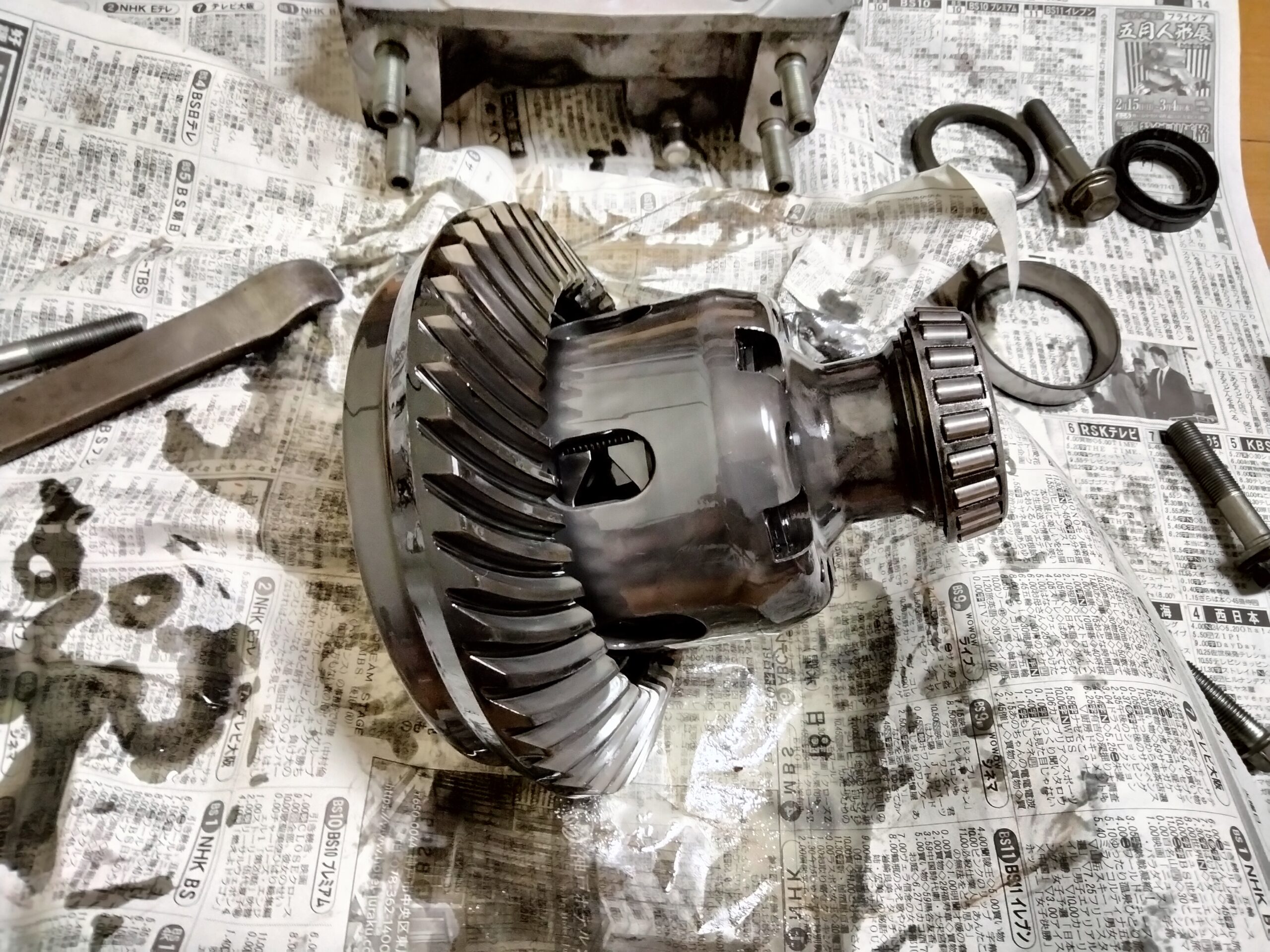

次に、リングギアの状態を確認します。まめなオイル交換のおかげで、内部は非常に良好でした。金属粉の蓄積も異常摩耗もゼロです。
ベアリングを含めて、歯面に目立つ荒れはありません。シムもそのまま再利用できる状態でした。
✅ ここが、この記事で一番価値のある情報かもしれません。全損事故を経た中古ユニットを開けて、この状態です。オイル交換の効果を、自分の目で確認できました。
| 確認箇所 | 状態 |
|---|---|
| リングギアの歯当たり | ✅ 異常摩耗なし |
| ドレン周りの金属粉 | ✅ 蓄積なし |
| プレートの焼け | ✅ なし |
⚠️ 機械式LSDは、通常のミッションオイルでは保ちません。必ずGL5規格のLSD対応品を使ってください。筆者は6,000kmごとに交換しています。
💡 試すだけなら小容量で十分です。交換頻度が高い方は、20L缶が割安になります。筆者はサーキットを走る頻度が高いので、20L缶に切り替えました。
🔴 写真で見る｜機械式LSDの中身
ここからは、文章だけでは伝わらない部分です。「プレートが摩擦でロックする」と書いても、実物を見ないとピンときません。
まずケースを開けると、こうなっています。積み重なった薄い円盤が、クラッチプレートです。
次に中央の帯には、スプリングとクロスシャフトが並びます。このスプリングが、イニシャルトルクを生んでいます。
そしてWAY変更の主役が、このカム穴です。六角の穴が、シャフトを受ける座になります。
⚠️ この本体が、デフケースの中に収まります。並べると大きさの関係がわかります。左のケースに、右の本体がすっぽり入る形です。
✅ プレートが焼けていないことも、この写真で確認できます。青紫に変色していたら、熱が入りすぎた証拠です。
Step3：クロスシャフト位置の確認

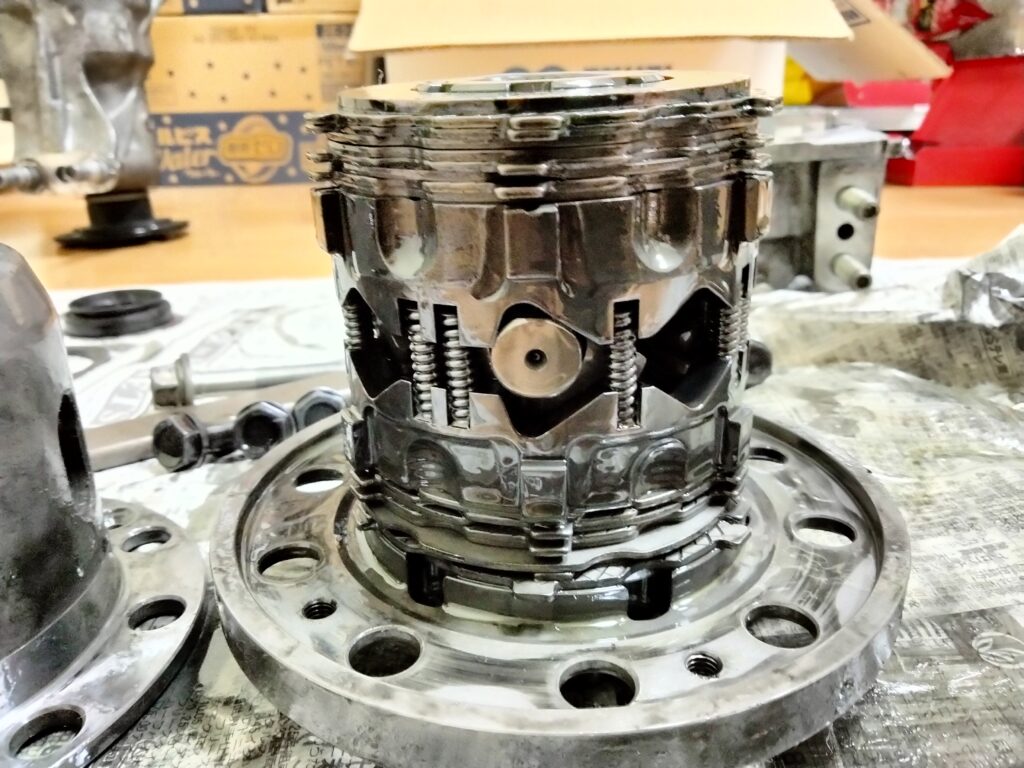

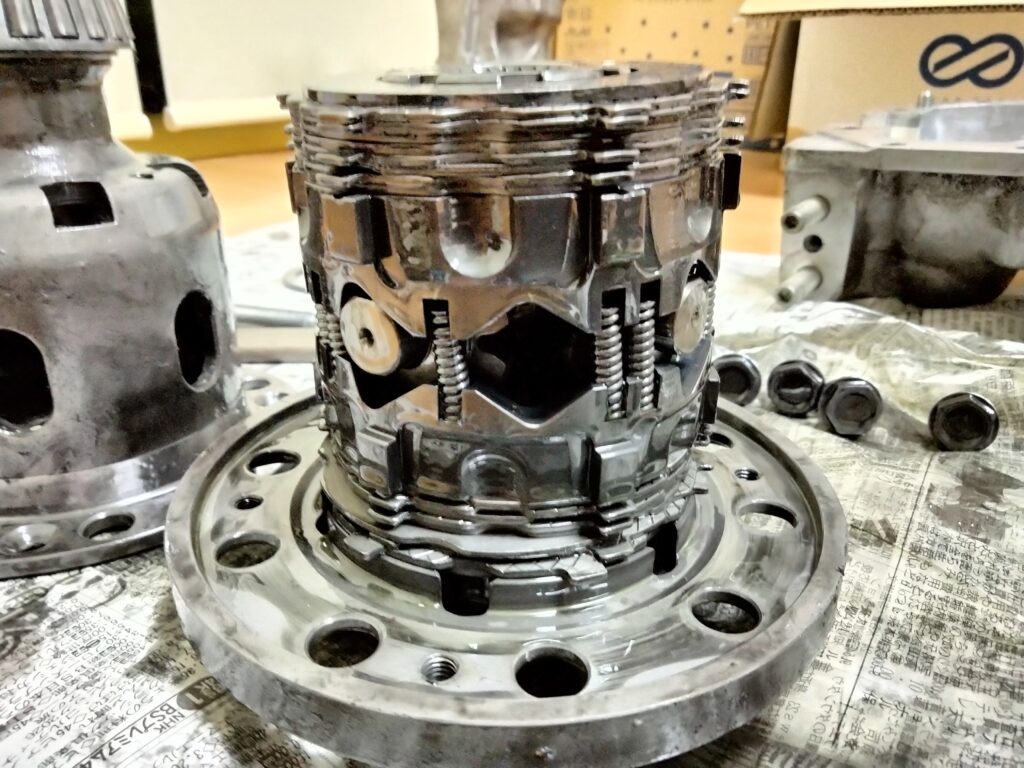

さらにLSD本体を分解しました。クロスシャフトは「1.5WAYの位置」に組まれています。これが出荷状態です。「2WAYの位置」は空でした。この2か所の差が、WAY設定を決めています。

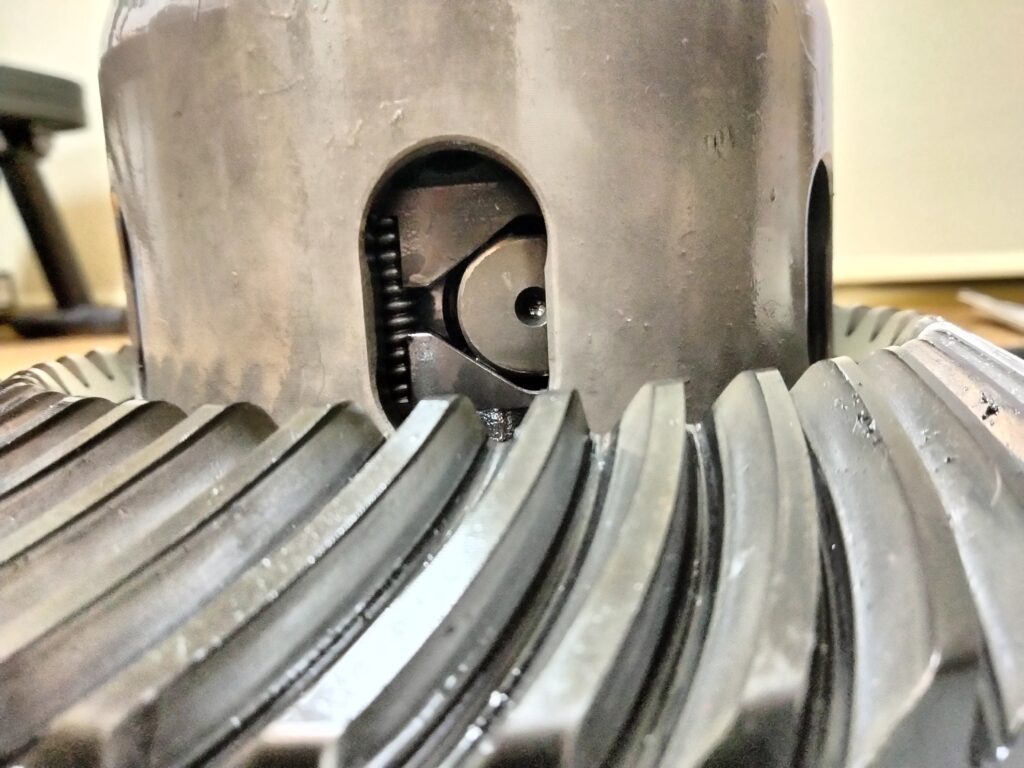

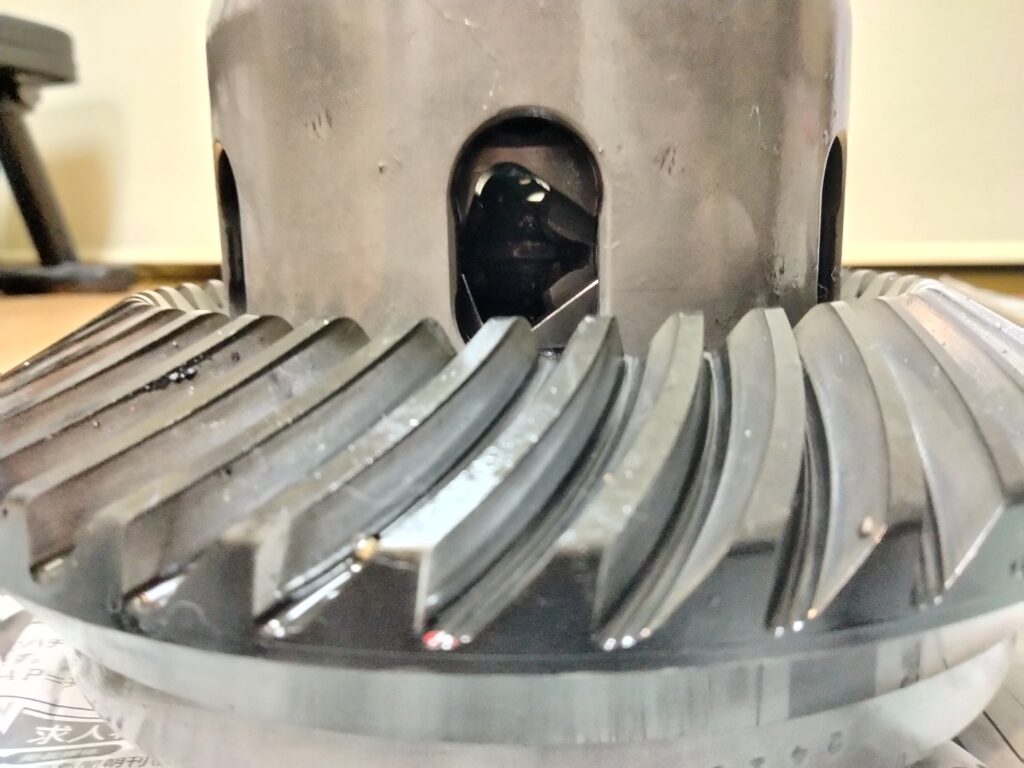

💡 リングギアの窓から覗き込むと、中が見えます。ここが埋まっているか空かで、WAY設定が判別できます。

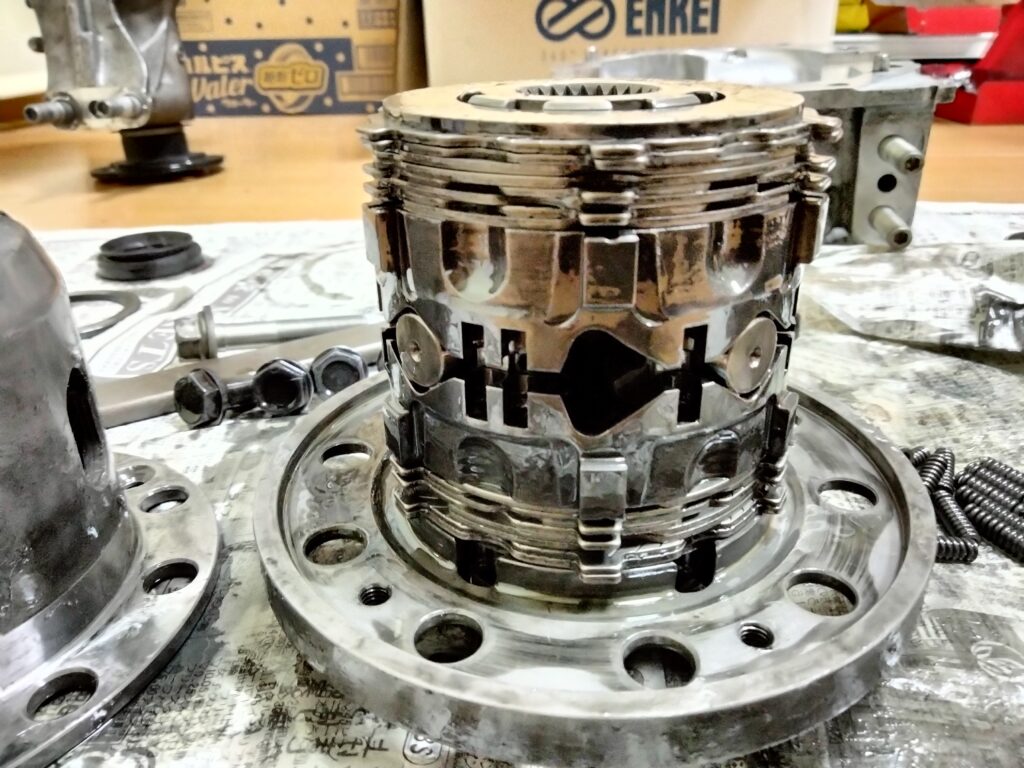

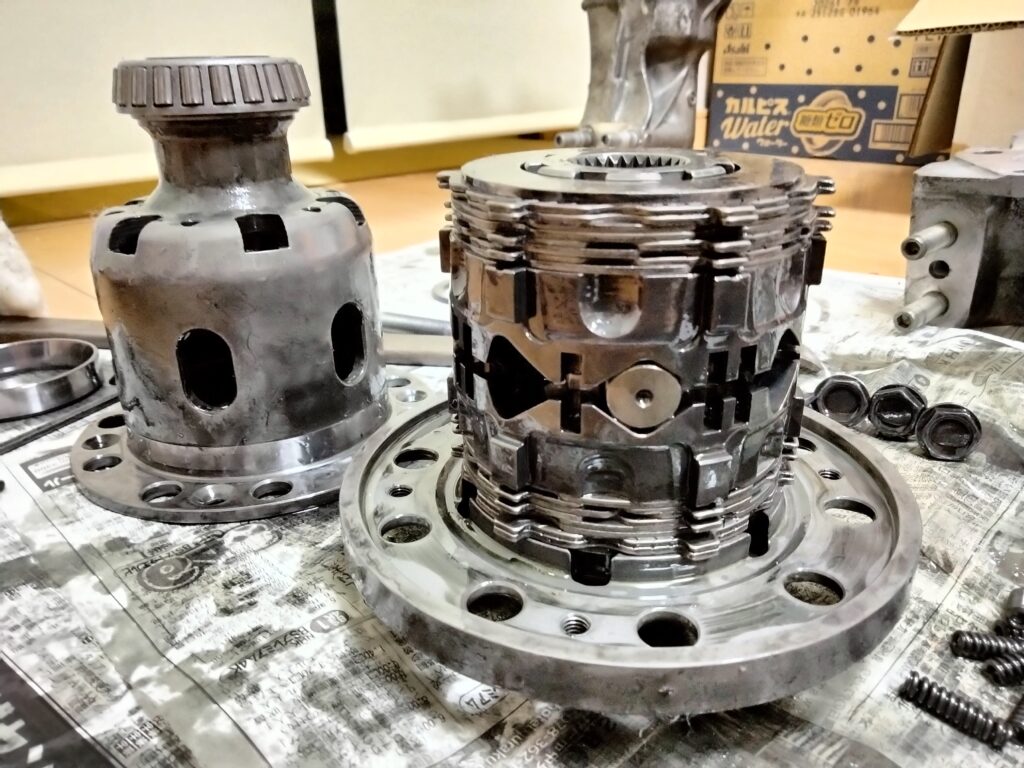

Step4：核心｜クロスシャフトを2WAY位置へ移設
そして、ここがWAY変更の核心です。シャフトを1.5WAY位置から外し、2WAY位置へ組み込みます。これだけで完了です。カム交換も特殊工具も不要で、拍子抜けするほどシンプルでした。
✅ 移設作業自体は、5分以内で完結します。WAY変更という言葉の重さに対して、驚くほど簡単でした。
💡 なお、プレートやカムは組む前に洗っておきます。古いオイルと鉄粉が残っていると、イニシャルトルクが安定しません。
Step5：リングギアの仮組み

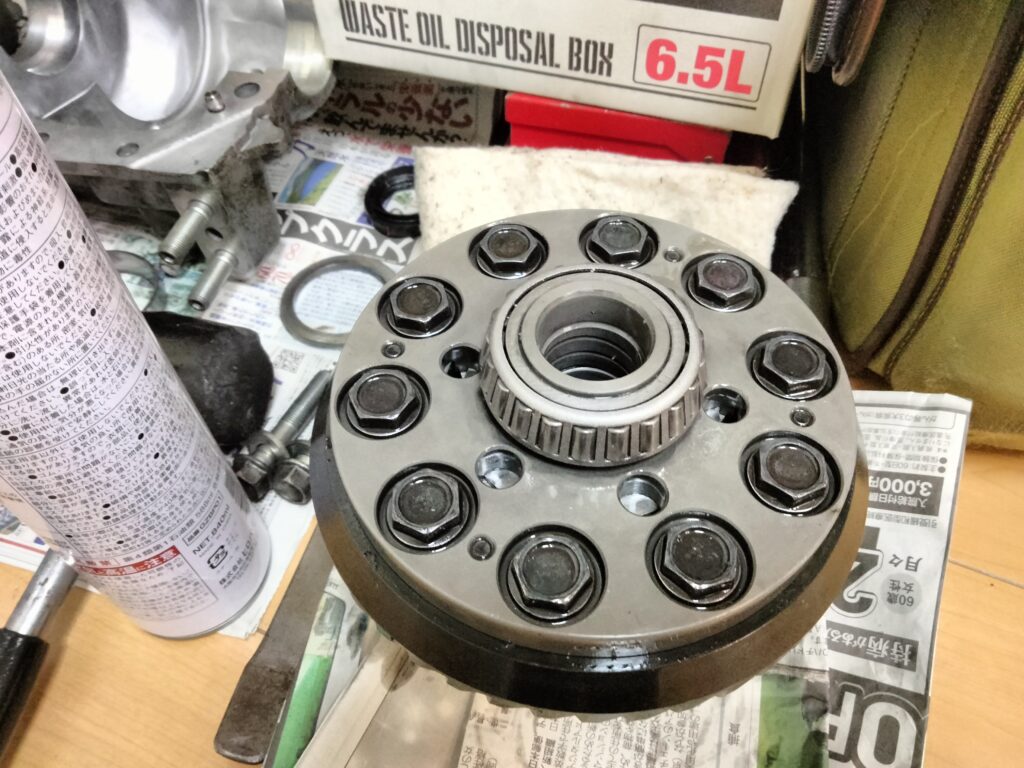

最後にリングギアを、対角順に仮締めしました。ところが、本締めには120N・mが必要です。デフケースを固定するバイスが手元にありません。到着まで、作業を一旦中断します。
⚠️ この「中断」が、工具を先に揃えるべき理由です。5分の作業のために、数日間デフキャリアが分解されたまま置かれることになりました。
💡 本締めの前に、ボルトのネジ山へ焼き付き防止剤を薄く塗ります。次に開ける人が困りません。
封をするなら、ガスケット剥がしから
⚠️ 古い液体ガスケットが残っていると、新しいものが効きません。合わせ面を完全に出してから塗り直します。
ただし手作業でも落とせますが、面積が広いので時間がかかります。電動のスクレーパがあると、ここが一気に終わります。
そのうえで液体ガスケットを塗ります。なおきちんと塗り直さないと、オイルが滲みます。
💡 本締めから封入までの全手順はデフキャリア組み込み完了の記事にまとめています。
🔥 デフを降ろしたなら、同時にやるべきこと
ここからは、経験からの提案です。
デフキャリアを降ろすのは、それなりに大仕事です。下に潜り、プロペラシャフトを外し、重量物を支えながら抜く。一度やったら、しばらくやりたくありません。
| 作業 | 単独でやる場合 | デフ脱着と同時なら |
|---|---|---|
| デフマウントカラー交換 | もう一度潜る | ✅ ついでに終わる |
✅ デフマウントカラーは、単体の効果を切り分けられた数少ないパーツです。セントラル9セッション中、タイヤ同一条件で▲0.198秒。1万円台で、増える重量は143gだけでした。
💡 そして同じ理屈で、強化エンジンマウントもこのタイミングです。どちらも駆動系の揺れを抑える部品なので、セットで効きます。
ℹ️ 効果の検証はエンジン・デフマウントの記事で公開しています。デフを触る予定があるなら、このタイミング以上に安く済む機会はありません。
💡 内装を剥がすなら、電ドラも
なおデフマウントカラーを入れるとき、車種によっては室内側から触ります。そのとき内装のクリップとネジが、驚くほど多いです。
⚠️ ホイールを戻すところまでが作業です
そもそもデフを触るなら、必ずホイールを外しています。戻すときの締め付けは、デフと同じくらい重要です。
⚠️ 社外ホイールなら、ナットの座面形状が純正と合いません。専用のレーシングナットを使ってください。
💡 ついでに空気圧も見ておきます。ジャッキアップで数日置くと、意外と抜けています。
現在の状況と今後の予定
その結果、ベンチバイスが到着して本締めから液体ガスケット封入まで完了しました。続きの全手順はデフキャリア組み込み完了の記事にまとめています。
そして2WAYの実走評価は、舞洲ジムカーナ80参戦記で公開済みです。
💡 WAY変更の効果を数字で見たいなら、ロガーがあると確実です。同じコースで前後比較すれば、体感ではなくデータで語れます。
よくある質問｜WAY変更について
Q. WAY変更はDIYでできる？
SpecFなら可能です。ただし、ベンチバイスとトルクレンチが必須です。固定する道具と締める道具、両方あって初めて120N・mが出せます。分解側はインパクトレンチがあると、体感で半日ぶん変わります。工具と経験も必要になるので、不安がある場合はショップ依頼を推奨します。
Q. 必要な工具をまとめると？
分解はインパクトレンチ。本締めはベンチバイス（口深さ100mm以上）とトルクレンチ。そして封入に液体ガスケットです。車から降ろすなら、ローダウン対応ジャッキとリジッドラックも要ります。抜いたギアオイルの受け皿と処理ボックスも忘れずに。
Q. LSDの中身は、どうなっている？
薄いクラッチプレートが上下に積層され、中央にカムとクロスシャフトが入ります。スプリングがプレートを押す力が、イニシャルトルクです。WAY変更は、このシャフトの位置を変える作業になります。プレートが青紫に変色していたら、熱が入りすぎた証拠です。
Q. WAY変更で走りはどう変わる？
2WAY化で、減速時にもLSDが効きます。トレイルブレーキングでリアが安定します。一方、ターンインではアンダー傾向が出やすくなります。荷重移動で曲げるスタイルへの変更が必要です。
Q. 1.5WAYと2WAY、どちらが速い？
一般的には、1.5WAYの方が扱いやすくタイムも出やすいです。2WAYはターンインの挙動修正が難しいからです。しかし、荷重移動をマスターすれば2WAYの方が速いと考えています。
Q. CUSCO以外のLSDでもWAY変更できる？
基本的にできません。OS技研もATSも、買う時点でWAYを決め切る必要があります。CUSCO SpecFの「1.5&2WAY」対応設計が特殊です。迷っているなら、後から変えられるSpecFが安全な選択になります。
Q. LSDオイルはどれくらいで交換する？
筆者は6,000kmごとです。GL5規格のLSD対応品を使ってください。今回分解して確認したところ、金属粉の蓄積も異常摩耗もありませんでした。定期交換が長寿命に直結すると、自分の目で確認できています。
まとめ｜WAY変更で変わること
- 変更方法：クロスシャフトを2WAY位置に移設するだけ（5分）
- カム交換：不要（SpecF専用設計）
- 緩めるのはインパクトレンチ、締めるのはトルクレンチ
- 本締めにはベンチバイス＋トルクレンチの2点が必須
- 本締めトルク：リングギア120N・m
- 他社LSDは、買う時点でWAYを決め切る必要がある
- LSDオイル：GL5規格・6,000kmごとに交換
- デフを降ろすなら、マウントカラーも同時に
つまりSpecFのWAY変更は、クロスシャフトの移設だけで完結します。カム交換も特殊工具も不要です。ただし、本締めの工具を先に揃えてから始めてください。筆者は揃える前に始めて、数日間止まりました。
そして分解の結果、内部は非常に良好でした。オイル定期交換の効果を自分の目で確認できたことも、収穫です。
ℹ️ 追記｜その後、バイス到着で本締め〜封入が完了しました。続きはデフキャリア組み込み完了の記事へ。2WAYの実戦評価は舞洲ジムカーナ80参戦記をご覧ください。
